P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12 Página 47/115

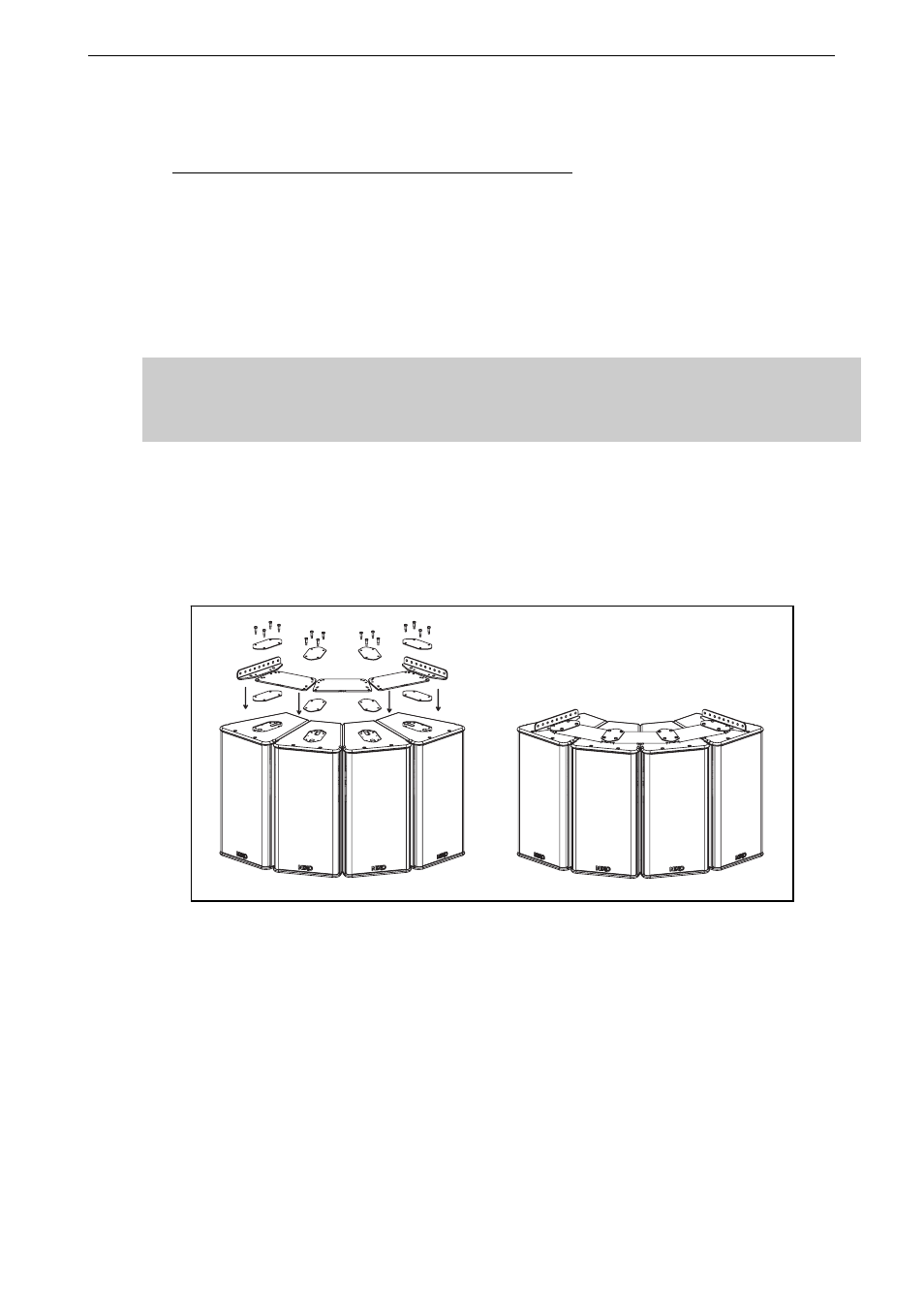

8.3.7 Formación vertical de GEO S12 colgada de un techo
Elementos necesarios
• 2 x GEO S12-LBRK (permite el colgado de formaciones horizontales, los agujeros para el
colgado son de 10mm de diámetro);
• (N-1) x GEOS12-ANPL para una formación (array) de N x GEO S12 (el ANPL1 permite ángulos
de 0.2° a 3.15°, el ANPL2 de 5° a 10°, el ANPL3 de 16° a 30°);
• 4 eslingas y 4 grilletes (no proporcionados).
IMPORTANTE
Asegúrese de que el techo pueda resistir el peso del GEO S12 y de que el sistema de
colgado por cable necesario para la fijación de la caja al techo esté dimensionado
correctamente.
Procedimiento
• Proceda como en la sección anterior, con el GEOS12-LBRK colocado en las cajas exteriores en
vez del GEOS12-ABRK.
• Son necesarios 4 eslingas y 4 grilletes (shackles, no proporcionados) para colgar el clúster del
techo;
