Página 40/115 P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12
8.3.2 Un GEO S12 fijado a una pared o a un techo (vertical u horizontal)
Elementos necesarios
• 1 x GEOS12-UBRK (permite implementar todos los ángulos)
• 4 x tornillos de 12mm de diámetro (no proporcionados)
IMPORTANTE
Asegúrese de que la superficie – pared o techo – pueda resistir el peso del GEO S12 y que
los tornillos de 12 mm de diámetro para fijación del soporte en “U” a la pared o el techo
estén dimensionados correctamente.
Procedimiento
• Se necesitan cuatro tornillos de 12mm de diámetro (no facilitados) para fijar el soporte en “U” a la
pared o el techo;
• Destornille los cuatro tornillos TORX de las placas metálicas laterales de ambos lados de los
GEO S12;
• Llene cada rosca con Loctite 243 o equivalente;

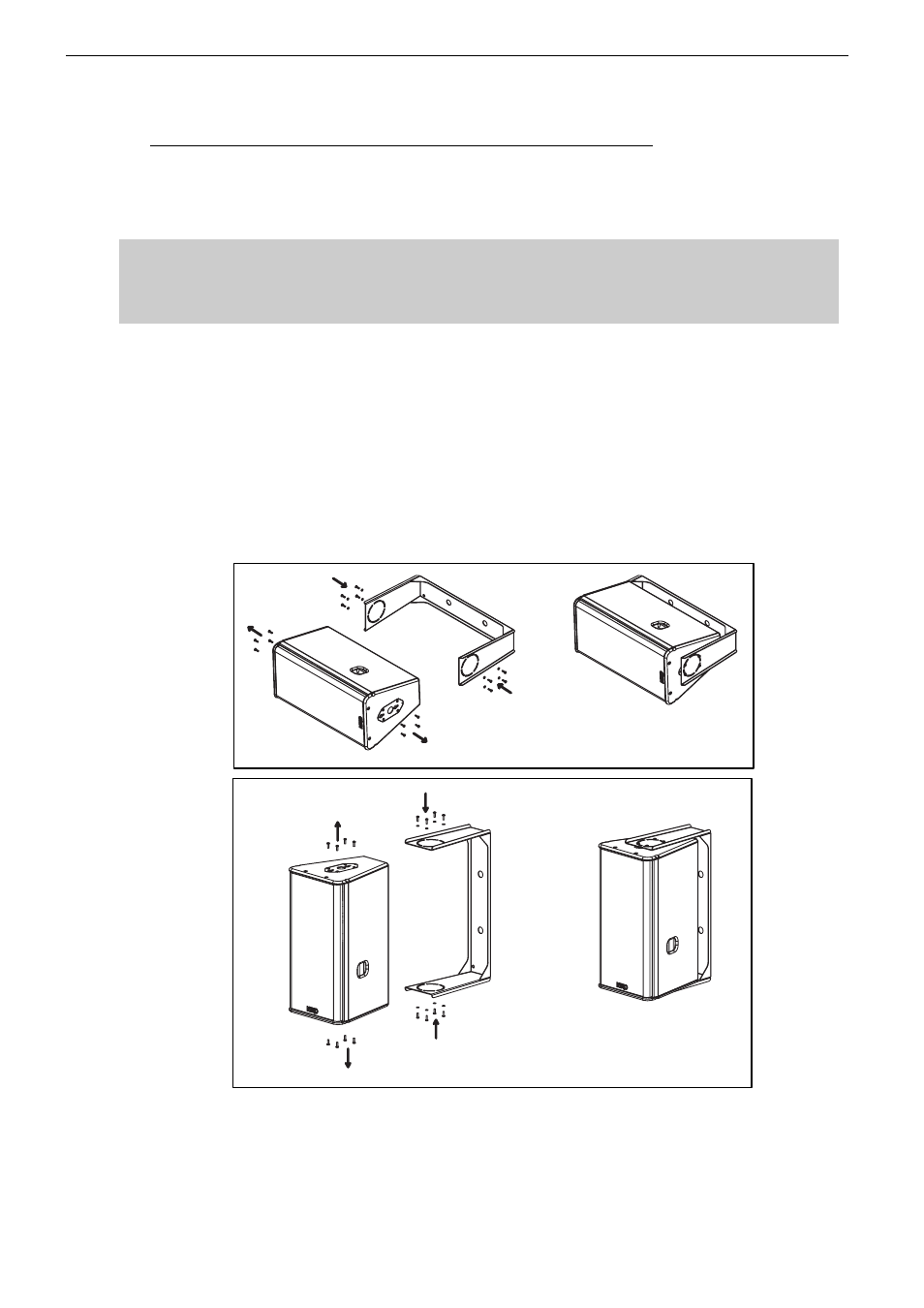

• Coloque el GEO S12 dentro del soporte en “U” en el ángulo deseado; las perforaciones
alargadas del soporte en “U” deberán coincidir con los agujeros del los paneles;
• Utilice los ocho tornillos y arandelas del kit GEOS12-UBRK para fijar el soporte en “U” a la caja.
