13.6 NX242 TDcontroller con tarjeta NX-Tension
13.6.1 Especificaciones
ESPECIFICACIONES
Nivel de salida
+28 dBu máx. en carga de 600 Ohmios
Margen dinámico
110 dBu
THD + Ruido
< 0.002% con ajuste plano (para una salida de 27.5dBu)
Latencia
1.7ms con ajuste plano
Alimentación 90V-260V
CARACTERÍSTICAS
Entradas de audio
2 entradas de audio de 50k Ohmios balanceadas electrónicamente,
con convertidores de 24 bits
2 conectores XLR-3F
4 entradas digitales Ethersound con tarjeta NXTension ES4
Entradas de sensado
4 entradas de sensado de amplificador
Flotantes de 150 k
Ω. Convertidores de 18 bits
Tira extraíble de terminales de 8 pines.
Salidas de audio
2 salidas de audio de 50 Ohmios balanceadas electrónicamente,
con convertidores de 24 bits
4 conectores XLR-3M
4 salidas digitales Ethersound con tarjeta NXTension ES4 (solamente para
amplificadores compatibles)
Procesado
Datos de 24 bits con acumulador de 48 bits. 200 MIPS
Panel frontal
Botones de Menú A y Menú B
Pantalla de 2 líneas de 16 caracteres
Rueda de selección y botón Enter ()
Recorte (clip) de entrada – LEDs rojos de clip del DSP
LED amarillo de protección de caja acústica para cada canal
Botones independientes de Enmudecimiento/Solo con LED rojo para cada
canal
LEDs de sensado de amplificador y pico (verde y rojo) para cada canal
EPROM FLASH
Actualizaciones/mejoras del software, nuevas memorias de sistema,
disponibles en www.nexo-sa.com
Panel trasero
Conector de comunicaciones serie RS232
2 x conectores RJ45 con tarjeta NXTension ES4
1 RJ45 + 2 RJ11 con tarjeta NXTension CAI
Dimensiones y peso
1U 19" Rack - 230 mm (9") profundidad
4 kg

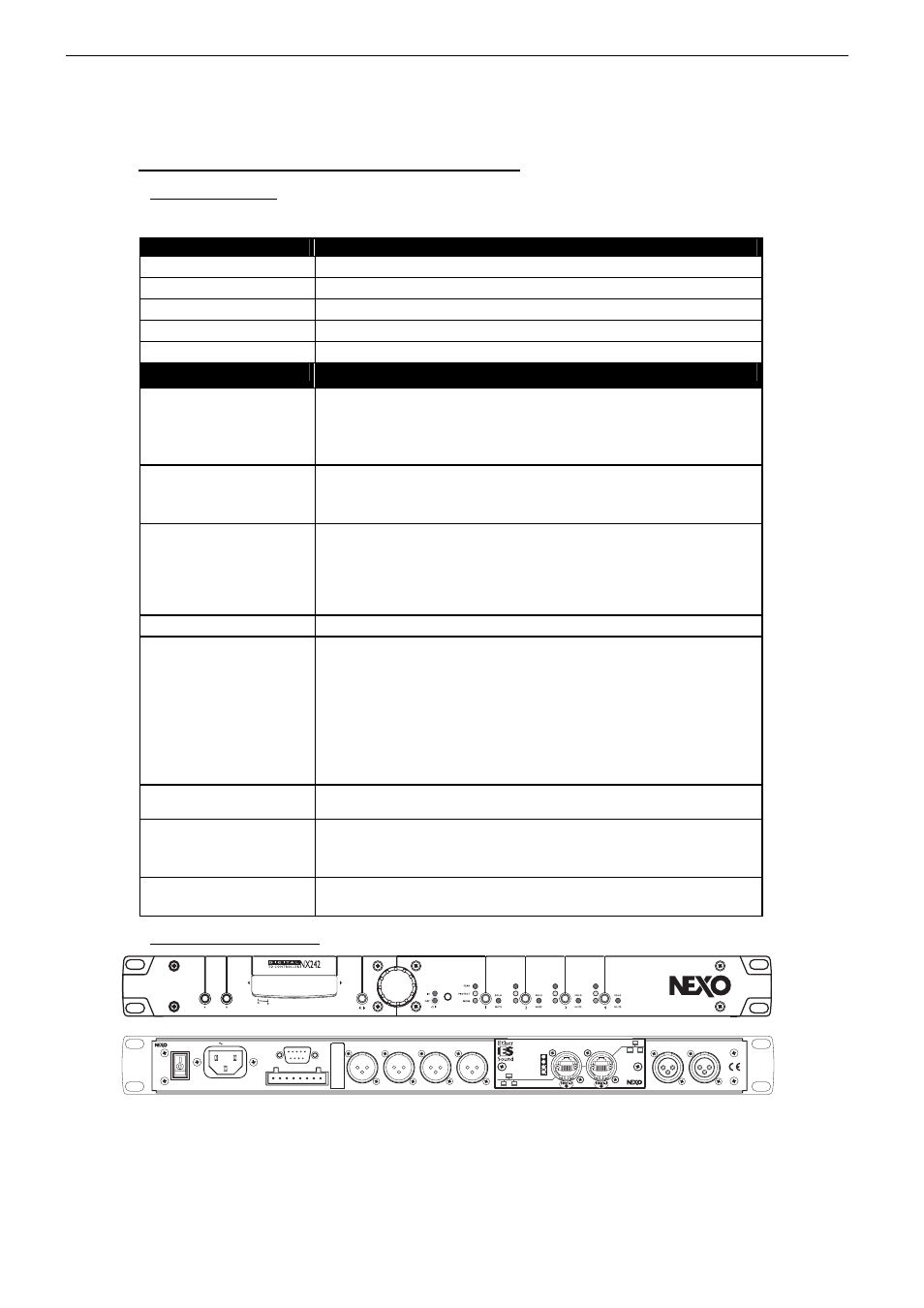

13.6.2 Vistas frontal y trasera
GeoD Passive mode
Crossover 80Hz
SENSE INPUT
(from amp terminals)
BALANCED OUTPUTS
+ 4 -
+ 3 -
+ 2 -
+ 1 -
RS232
FLOATING BALANCED INPUTS
Channel 4
Channel 3
Channel 2
Channel1
B (RIGHT)
A (LEFT)
MADE IN FRANCE
115 - 230V 50 - 60Hz 45W
CAUTION !
To reduce the risk of electric schock, grounding
of the center pin of this plug must be maintained.
NX242
NX242 TDcontroller
03105
sept.04
NXtension-ES
In Rx
In Tx
Out Rx
Out Tx
Out
In
