P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12 Página 61/115
8.4.8 Tres o más GEO S12 colgados en horizontal
Elementos necesarios
• 1 x Estructura (bumper) de colgado (GEOS12-BUMPER);
• N pares de placas de colgado (GEOS12-XBOW-V2) para N cajas;
• 4xN
pasadores (pins) rápidos para N cajas;
• 1 motores de elevación (polipasto, hoist) con la carga nominal adecuada (no proporcionado).
IMPORTANTE
La cantidad máxima de GEO S12 que puede colgarse en una columna vertical es de 12 (y
posiblemente menos).
Compruebe los cálculos mecánicos de carga de seguridad (Safety Working Load) del
sistema en el programa Geosoft2.
IMPORTANTE
El motor de elevación debe tener una carga nominal suficiente para sostener todo el
peso de la columna. Compruebe la configuración en el programa Geosoft2 para
asegurarse de usar un motor con la suficiente capacidad de carga

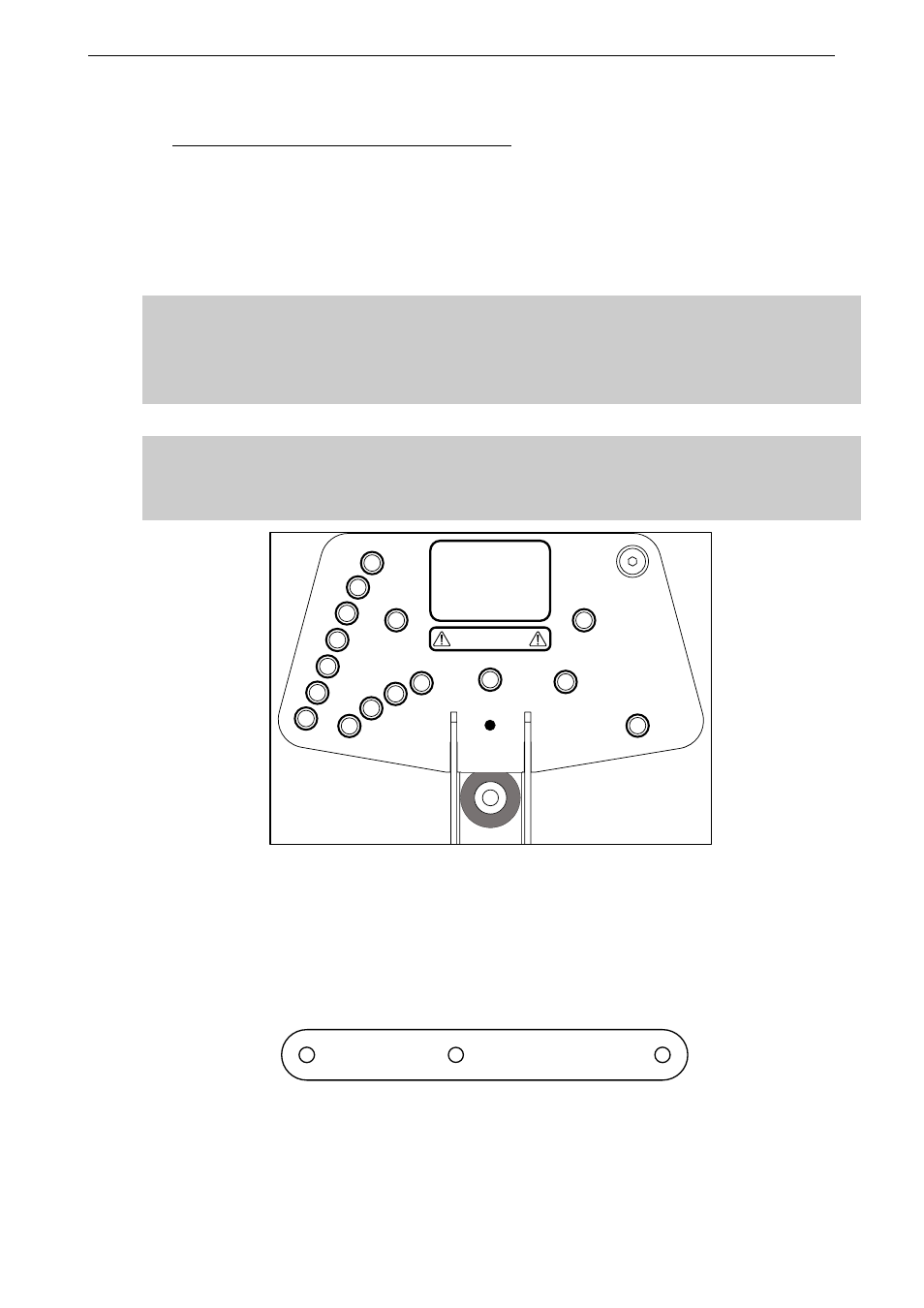

PLACA DE AJUSTES DE ÁNGULO DE LA “BALLESTA” DEL GEO S12
Barras opcionales de unión para la “ballesta” (XBOW) del GEO S12
Los GEOS12-XBOW-V2 vienen con las barras de enlace estándar que permiten tanto el apilado como
el colgado. Sin embargo, estas barras de unión requieren un alineamiento perfecto de agujeros de
selección de ángulo al añadir cajas.
BARRA DE UNIÓN ESTÁNDAR DE LA “BALLESTA” (X-BOW) DEL GEO S12
3.15°
2.0°
1.25°
0.8°
0.5°
0.315°
0.2°
5.0°
6.3°
8.0°
10.0°
LI
F
T
16.0°
22.5°
30.0°
LIF
T
CAUTION: ENSURE ALL PINS
ARE PROPERLY LOCKED
PROFESSIONAL EQUIPMENT !
Please refer to User Manual for Working
Load Limits (WLL) and Rigging
Instructions.
WARNING
Disregard of Rigging Instructions and/or
WLL may damage equipment and risk
personal injury or death.
SA
FE
TY
PIN
MUS TB
EF
IT
TE
D
