Página 66/115 P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12
0˚
-5˚
+5˚

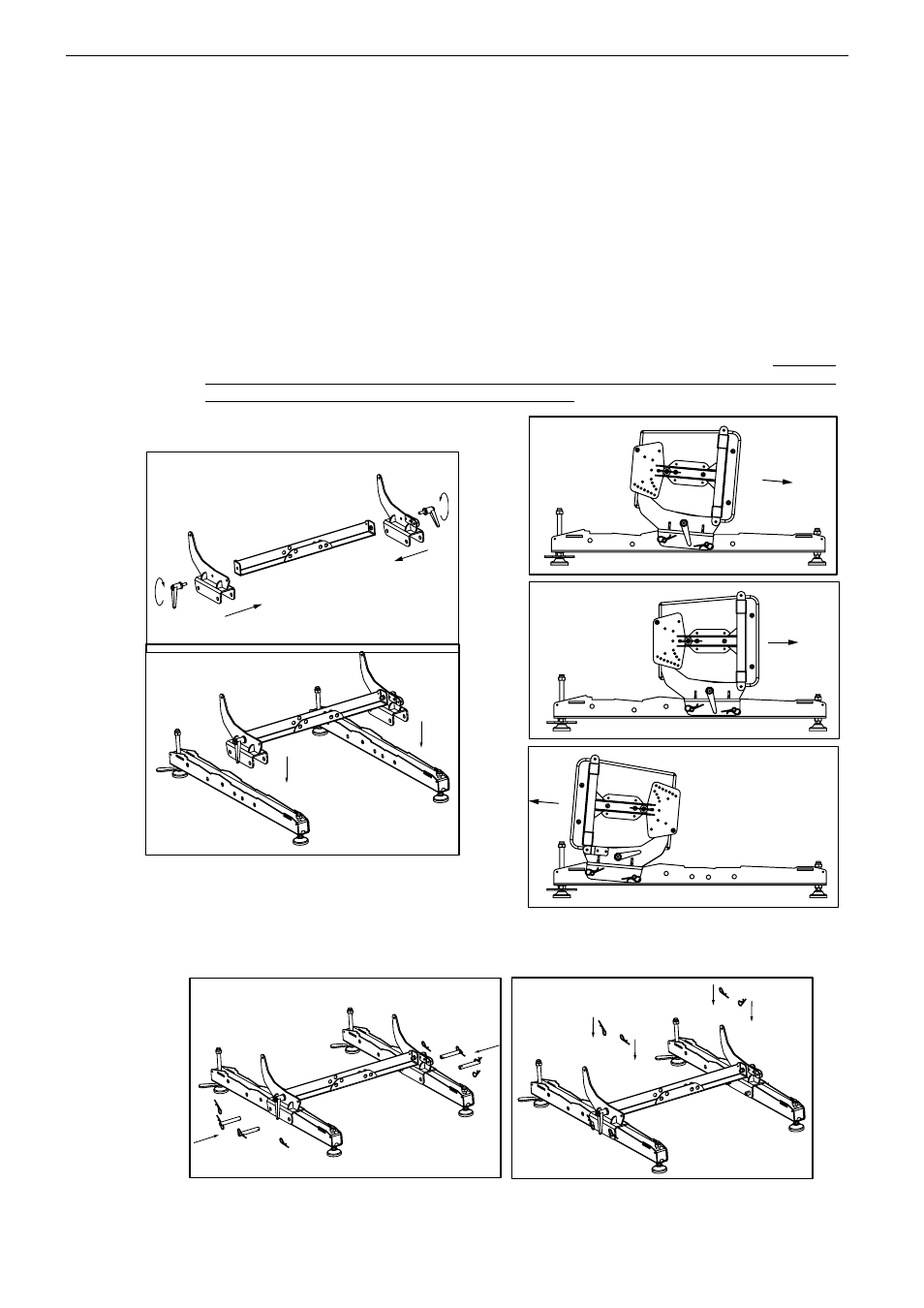

GEO S12 descripción del bastidor de apilado sobre el piso
El bastidor para apilado GEOS12-GSTK incluye:
• dos barras de apoyo, que soportan el peso del conjunto;
• dos vigas de fijación, que permiten fijar las vigas a la primera caja;
• una viga de refuerzo, para añadir rigidez lateral al bastidor de apilado sobre el piso;
• El
eje, clips de “R” y asas para ensamblar el bastidor de apilado sobre el piso
Procedimiento
• Ensamble las dos vigas de fijación con la viga de refuerzo con las asas;
• Dependiendo del ángulo de inclinación – negativo, neutro o positivo – que se desea, hay tres
posiciones para la fijación del conjunto mencionado con las vigas de apoyo; los dibujos que se
presentan a continuación detallan estas configuraciones:
• Fije la barra de refuerzo a las vigas de apoyo de acuerdo con la configuración de ángulo
requerida utilizando dos ejes por lado; asegure el eje con los clips de “R” proporcionados;
