Página 20/115 D IAGRAMAS DE CONEXIÓN
4.2 Controlador analógico GEOS12 TDController
Los parámetros del GEO S12 TDController se han optimizado para 1 x RS15 (modo omni, mono)
utilizado en combinación con 2 x GEO S1210’s o 2 Geo x S1230’s (mono o estéreo).
5 D
IAGRAMAS DE CONEXIÓN

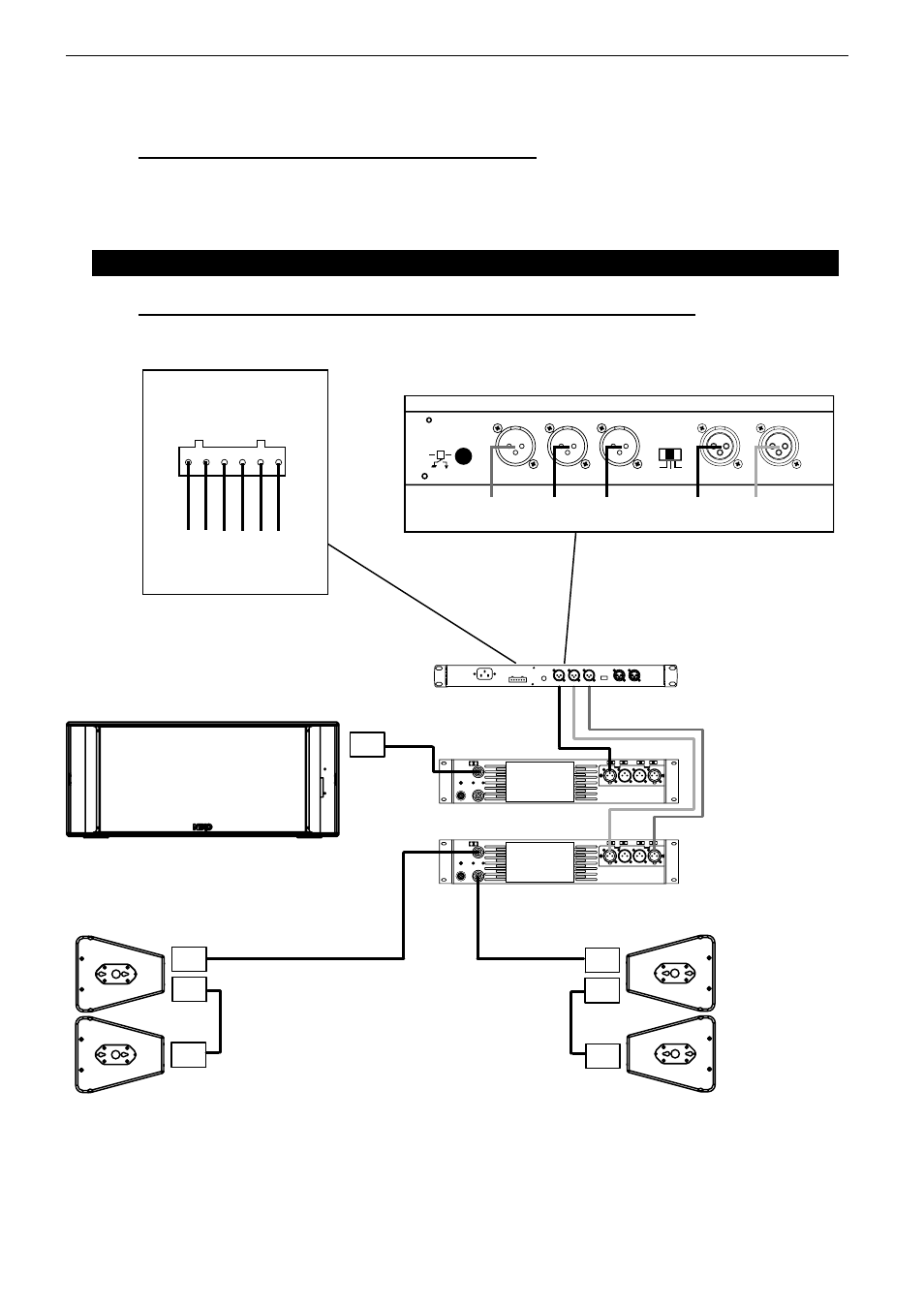

5.1 GEO S12 y RS15 con GEOS12 TDController (Modo omni mono)
AMPLIFIER 1
AMPLIFIER 2
MONO
STEREO
Speakon 4
1 (+) / 1 (-) VLF1 *
2 (+) / 2 (-) VLF2 *
Speakon 4 Speakon 4
Speakon 4 Speakon 4 1 (+) / 1 (-) N.C.
2 (+) / 2 (-) FULL RANGE
Speakon 4
1 (+) / 1 (-) VLF
2 (+) / 2 (-) N.C.
TO AMPLIFIERS
BALANC ED IN PUT S
RIGHT LEFT -6dB
-12dB 0dB
OUT PUT
LEVEL
BALANC ED OUT PUT S
RIGHT LEFT SUB L+R
EARTH
LIFT
FROM AMPLIFIERS
+ 3- + 2 - + 1 -
SEN SE IN PUT
(from amp terminals)
CAUTION !
Sense must be connected for
speaker protection
SEE USER MANUAL
STEREO
IN
GEOS12 LEFT GEOS12 RIGHT
SUB OUT
GEOS12 LEFT GEOS12 RIGHT
SUB
* VLF1 and VLF2 on one amplifier channel
