P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12 Página 41/115
8.3.3 Un GEO S12 colgado de una pared o un techo (vertical u horizontal)
Elementos necesarios
• 1 o 2 x GEOS12-LBRK (permite el colgado, los agujeros para el colgado son de 10mm de
diámetro);
• 2 o 4 eslingas y sus correspondientes grilletes (shackles, no proporcionados)
IMPORTANTE
Asegúrese de que el techo pueda resistir el peso del GEO S12 y de que el sistema de
colgado por cable necesario para la instalación de la caja bajo el techo esté
dimensionado correctamente.
Procedimiento

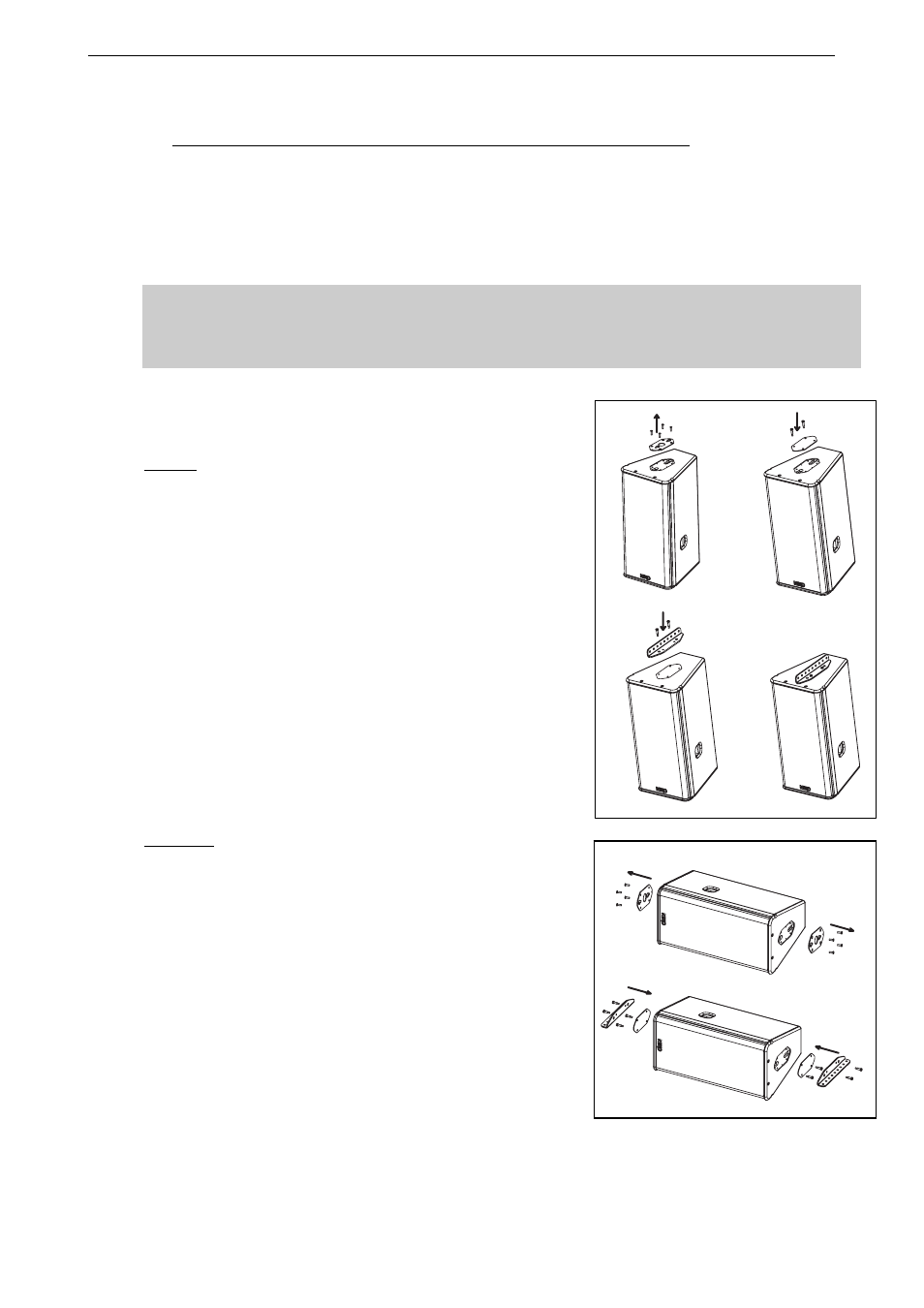

Vertical
• Destornille los cuatro tornillos TORX de la placa
metálica de la parte superior del GEO S12;
• Quite la placa de fijación del Geo S12;
• Llene cada rosca con Loctite 243 o equivalente;
• Coloque la placa externa del kit GEOS12-LBRK y
asegúrelo con 2 de los 4 tornillos (no roscados en su
totalidad) que vienen con el kit;
• Coloque el soporte en “L” del kit GEOS12-LBRK, y
fíjelo a la caja con los dos tornillos restantes
proporcionados con el kit.
• Se necesitarán eslingas y grilletes (no
proporcionados) para suspender el clúster bajo el
techo;
Horizontal
• Destornille los cuatro tornillos TORX de las placas
metálicas laterales de ambos lados de los GEO S12;
• Quite las placas de fijación de los Geo S12;
• Llene cada rosca con Loctite 243 o equivalente;
• Coloque las placas externas de los kits GEOS12-
LBRK y asegúrelas con los tornillos (no roscados en
su totalidad) que vienen con estos kits;
• Coloque los soportes en “L” de los kits GEOS12-
LBRK, y fíjelos a la caja con los 4 tornillos restantes
proporcionados con los kits.
• Se necesitarán eslingas y grilletes (no
proporcionados) para suspender el clúster bajo el
techo;
