P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12 Página 51/115
8.4.3 Un GEO S12 colgado en vertical
Elementos necesarios
• 1 x Barra de colgado para un GEO S12 en vertical (GEOS12-TTC-V2)
• 1 x Anilla de elevación (GEOS12-XHBRK)
• O 1 x Abrazadera para truss (GEOS12-TCBRK-V2)
IMPORTANTE
Asegúrese de que el punto de colgado del truss puede sostener el peso del GEO S12.

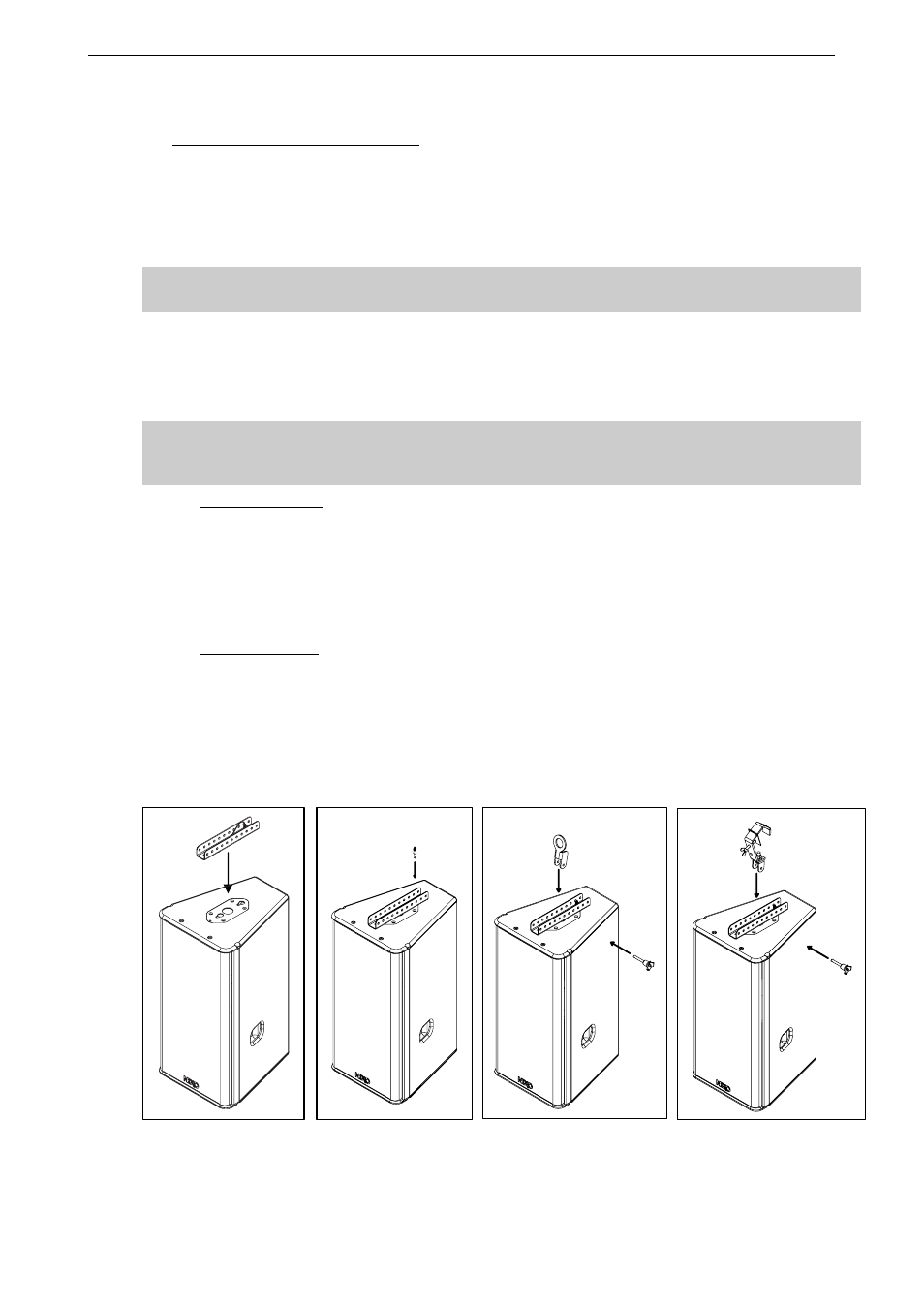

Procedimiento
• Deslice la barra de colgado GEOS12-TTC-V2 sobre los agujeros alargados de la placa de
fijación del GEO S12;
• Ancle el pasador (pin) de seguridad a la placa de fijación del GEO S12;
IMPORTANTE
Asegúrese de que el pasador de seguridad está anclado del todo a los paneles de fijación
del GEO S12.
Colgado con cable
• Fije la anilla de elevación GEOS12-XHBRK a la barra de colgado insertando el pasador rápido
de 8x45 en los agujeros adecuados para el ángulo vertical correcto;
• Asegúrese de que la anilla de elevación esté completamente anclada a la barra de colgado;
• Cuelgue el conjunto al punto de colgado con una eslinga y un grillete (shackle, no
proporcionados).
Fijación a un truss
• Fije la abrazadera de truss GEOS12-TCBRK-V2 a la barra de colgado insertando el pasador
rápido de 8x45 en los agujeros adecuados para el ángulo vertical correcto;
• Asegúrese de que la abrazadera del truss esté completamente anclada a la barra de colgado;
• Levante y coloque el conjunto en posición, apriete la abrazadera al punto de colgado del truss y
asegure con el cable de la abrazadera.
