Prototype rework area – Teledyne LeCroy BTTracer_Trainer - BTTracer Users Manual User Manual
Page 33

23
BTTracer Protocol Analyzer User’s Manual
CATC
SW Version 2.20
Note
(*)
Pins 4 and 17 have the same function: they allow external
signals to be used to cause triggering or recording. Pins 3 and 16
are used to transmit output signals. Pins 6, 7, 8, 9, 18, 19, 21, and
22 (data pins) are used to define data patterns for external input
signals. See External Input Signals in Chapter 6.

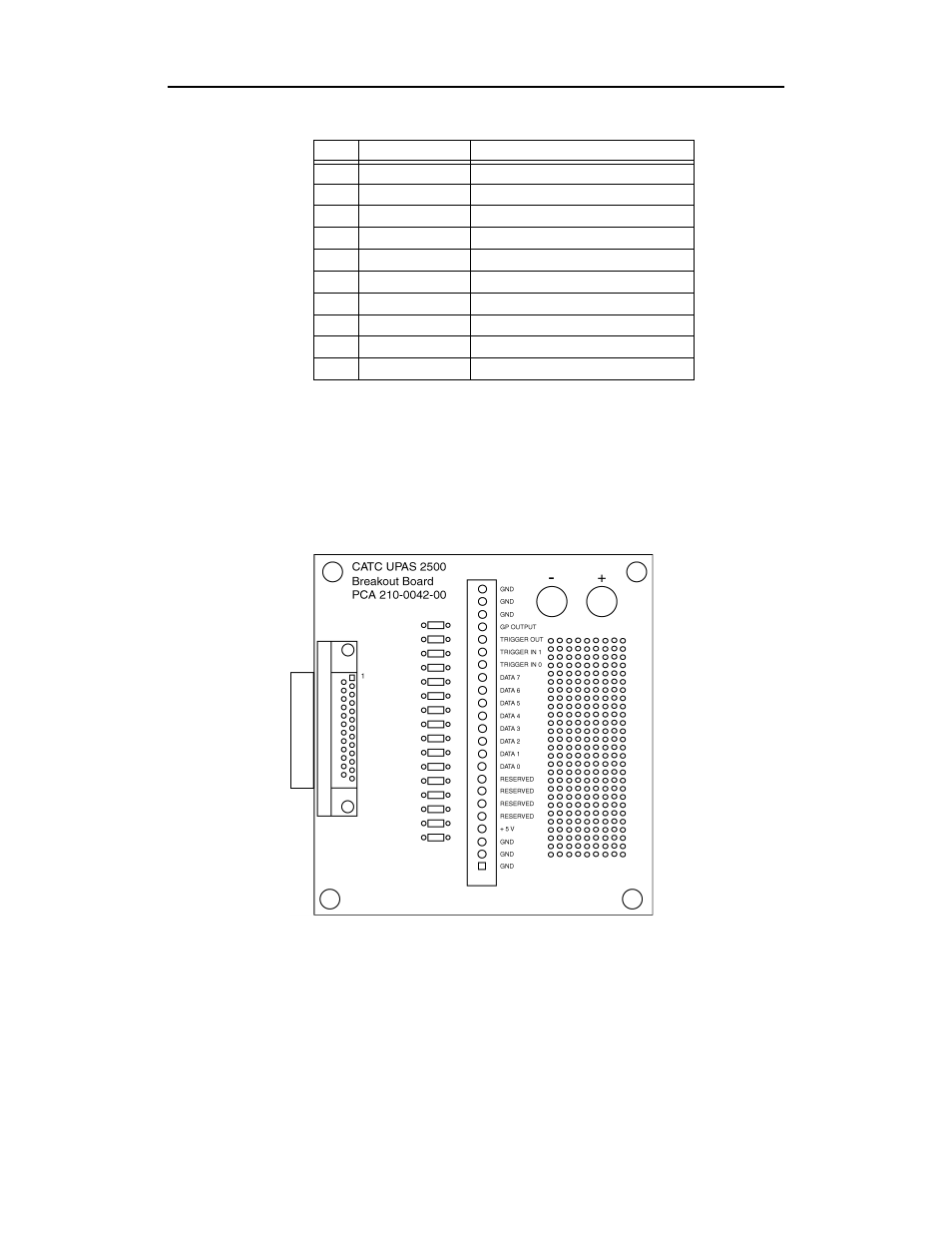

External Interface Breakout Board
Prototype Rework Area
The Breakout Board contains a prototype rework area for making custom
circuits for rapid development. The area consists of plated-through holes, 20
columns wide by 27 rows long. The top row of holes is connected to GND
16
TRG OUT
Trigger Out
17
TRG IN 0
Trigger In 0
18
DATA 7
Data 7
19
DATA 5
Data 5
20
GND
Ground
21
DATA 2
Data 2
22
DATA 0
Data 0
23
GND
Ground
24
RSV
Reserved
25
RSV
Reserved
Pin
Signal Name
Signal Description
