Hach-Lange POLYMETRON 9611 sc Installation - Manual (Page 95)

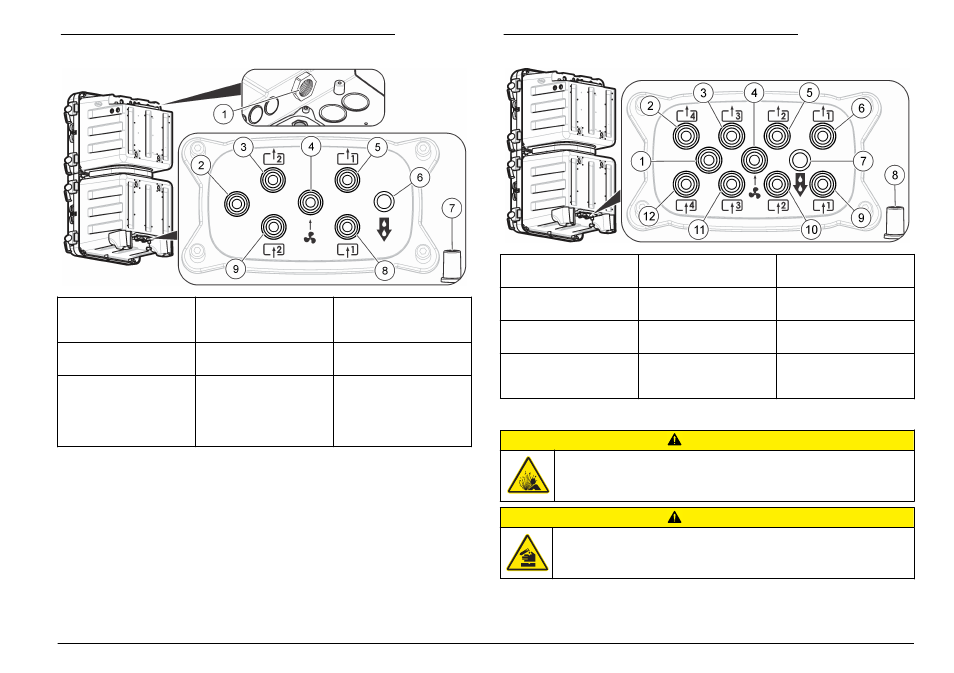

Figura 3 Portas para fluxos de uma ou duas amostras
1 Abertura do dreno
(manter aberta)
4 Entrada para purga
de ar (opcional)
7 Dreno da caixa para
derramamentos ou
fugas
2 Não utilizado 5 Dreno de desvio da
amostra 1
8 Entrada da amostra
1
3 Apenas para
analisadores de
fluxos de duas
amostras: dreno de
desvio da amostra 2
6 Dreno de químicos 9 Apenas para
analisadores de
fluxos de duas
amostras: entrada
da amostra 2
Figura 4 Portas para fluxos de quatro amostras
1 Não utilizado 5 Dreno de desvio da
amostra 2
9 Entrada da amostra
1
2 Dreno de desvio da
amostra 4
6 Dreno de desvio da
amostra 1
10 Entrada da amostra
2
3 Dreno de desvio da
amostra 3
7 Dreno de químicos 11 Entrada da amostra
3
4 Entrada para purga
de ar (opcional)
8 Dreno da caixa para
derramamentos ou
fugas
12 Entrada da amostra
4
Ligar as linhas de amostras e de drenagem
A V I S O
Perigo de explosão. Utilize apenas o regulador fornecido pelo
fabricante.
A V I S O
Perigo de exposição a produtos químicos. Elimine os produtos
químicos e os resíduos de acordo com as regulamentações locais,
regionais e nacionais.
Português 95
