Angaben zum Anschluss des Geräts finden Sie unter Überblick über die
Anschlüsse auf Seite 30. Weitere Informationen zur Verdrahtung und zur
Spezifikation des Lastwiderstands finden Sie in Technische Daten
auf Seite 19.
Hinweis: Die 4-20 mA-Ausgänge können nicht zur Durchleitung von Strom zu
einem 2-adrigen (schleifenbetriebenen) Sender verwendet werden.
Anschluss an die Digitaleingänge
Der Analysator kann ein digitales Signal von einem externen Gerät wie
z. B. einem Strömungsmesser empfangen, um die Messung zu stoppen,
wenn der Fluss unterbrochen wird. Mit den diskreten Eingängen wird der
entsprechende Probenkanal aktiviert/deaktiviert.
Jeder Digitaleingang kann als isolierter TTL-Digitaleingang oder als
Relais-/Open-Collector-Eingang konfiguriert werden. Siehe
Abbildung 14 . Standardmäßig sind die Steckbrücken für isolierte TTL-
Digitaleingänge gesetzt. Angaben zum Anschluss des Geräts finden Sie
unter
Überblick über die Anschlüsse auf Seite 30.

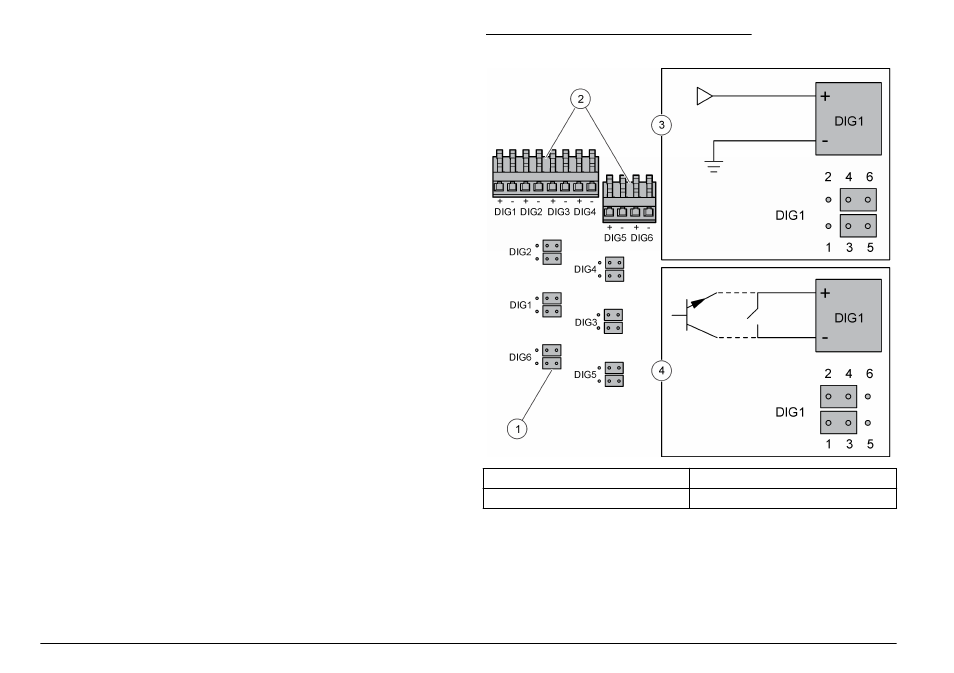

Abbildung 14 Isolierter TTL-Digitaleingang
1 Steckbrücke (12x) 3 Isolierter TTL-Digitaleingang
2 Anschlüsse für Digitaleingänge 4 Relais-/Open-Collector-Eingang
Installation zusätzlicher Module
Module können für zusätzliche Ausgänge, Relais oder
Kommunikationsoptionen hinzugefügt werden. Weitere Informationen
entnehmen Sie der Dokumentation, die mit dem Modul geliefert wird.
34 Deutsch
