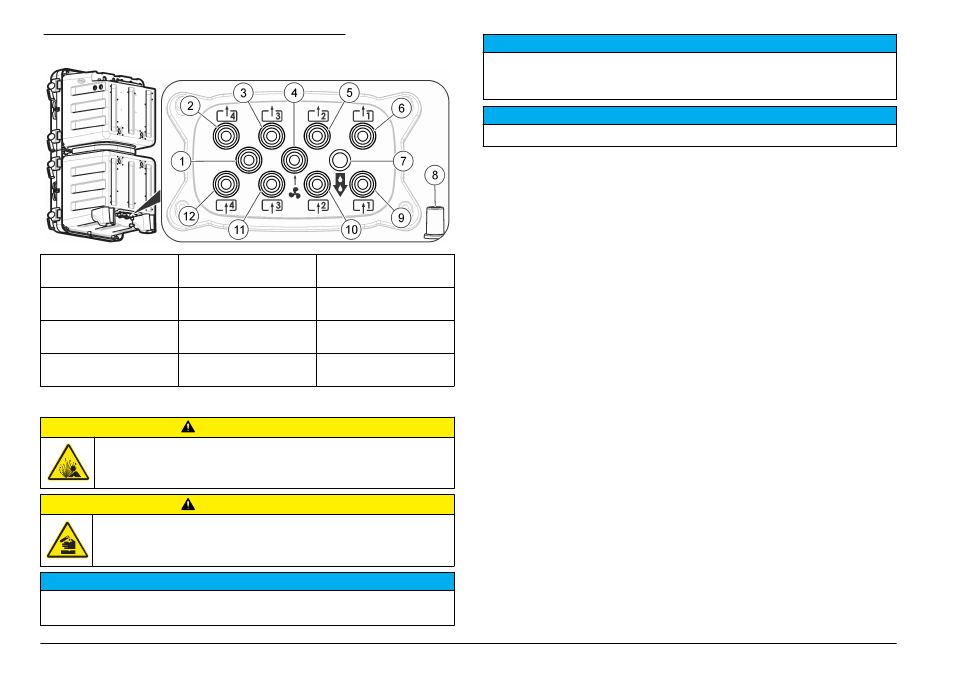

Kuva 4 Liitäntäaukot neljälle näytteenottovirralle
1 Ei käytössä 5 Näytteen
2 ohivirtausaukko
9 Näytteen
1 syöttöaukko
2 Näytteen
4 ohivirtausaukko
6 Näytteen
1 ohivirtausaukko
10 Näytteen
2 syöttöaukko
3 Näytteen
3 ohivirtausaukko
7 Kemikaalien
poistoaukko
11 Näytteen
3 syöttöaukko
4 Ilmausaukko
(lisävaruste)
8 Ylivuotoaukko
roiskeille tai vuodoille
12 Näytteen
4 syöttöaukko
Näytteenotto- ja poistoletkujen kytkeminen
V A R O T O I M I
Räjähdysvaara. Käytä vain mukana toimitettavaa valmistajan
regulaattoria.
V A R O T O I M I
Kemikaalille altistumisen vaara. Hävitä kemikaalit ja muut jätteet
paikallisten ja kansallisten säädösten mukaisesti.
H U O M A U T U S
Älä kytke poistoletkuja muihin letkuihin. Syntyvä paluupaine voi vaurioittaa
analysaattori. Varmista, että poistoletkujen päät ovat avoinna.
H U O M A U T U S
Paluupaineen ja analysaattori vaurioitumisen ehkäisemiseksi analysaattori on
asennettava käytössä olevaa viemäriä ylemmäs ja poistoletkun on vietettävä
koko matkaltaan alaspäin.
H U O M A U T U S
Paineensäätimeen on asetettu kiinteä paine, jota ei voi vaihtaa.
Kytke analysaattori näytteenottoon ja viemäriin käyttämällä laitteen
mukana toimitettua 6 mm:n letkua, suodattimella varustettua Y-putkea
sekä paineensäädintä. Katso kohta
Kuva 5 . Liitäntäaukkoihin
kytkettävän näytteenottoletkun on oltava halkaisijaltaan 6 mm.
Neljännestuuman letkua voi käyttää näytteenoton kytkemiseen
venttiiliin/Y-putkeen, mutta ei analysaattorin liitäntäaukkoihin.
