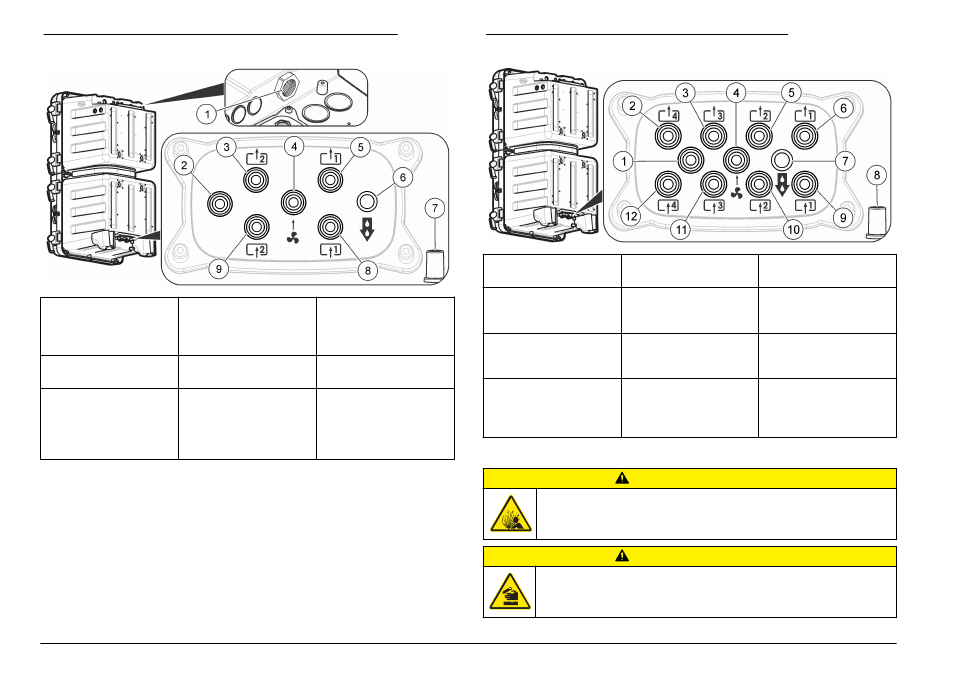

Рисунок 3 Порты для одного или двух потоков пробы
1 Вентиляционное
отверстие дренажа -
не закрывать
4 Впускное отверстие
для продувки
воздухом (не входит
в комплект)
7 Слив из корпуса на
случай протечек
2 Не используется 5 Система дренажа
байпаса образца 1
8 Впускное отверстие
для забора проб 1
3 Только для
двухканальных
анализаторов:
Система дренажа
байпаса образца 2
6 Система дренажа
химреагентов
9 Только для
двухканальных
анализаторов:
Впускное отверстие
для образца 2
Рисунок 4 Порты для четырех потоков пробы
1 Не используется 5 Система дренажа
байпаса образца 2
9 Впускное отверстие
для забора проб 1
2 Система дренажа
байпаса образца 4
6 Система дренажа
байпаса образца 1
10 Впускное
отверстие для
забора проб 2
3 Система дренажа
байпаса образца 3
7 Система дренажа
химреагентов
11 Впускное
отверстие для
забора проб 3
4 Впускное отверстие
для продувки
воздухом (не входит
в комплект)
8 Слив из корпуса на
случай протечек
12 Впускное
отверстие для
забора проб 4
Соедините пробоотборную и дренажную линии
О С Т О Р О Ж Н О
Вероятность взрыва. Используйте только регулятор
производителя, поставляемый вместе с оборудованием.
О С Т О Р О Ж Н О
Опасность воздействия химических реагентов. Утилизируйте
химикаты и отходы в соответствии с местными, региональными и
общегосударственными правилами и законами.
