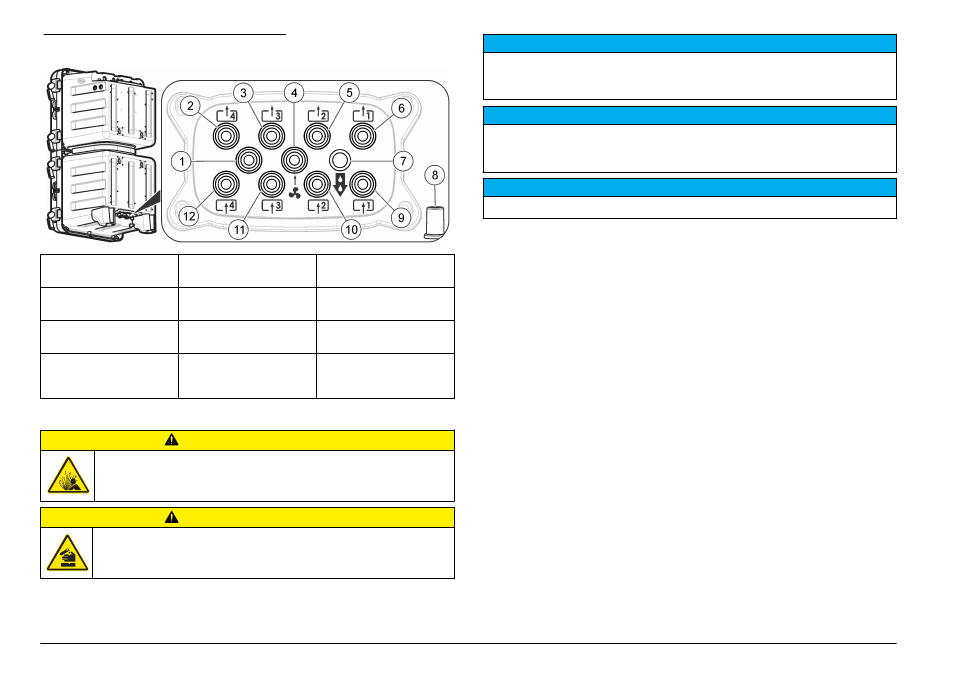

Obrázok 4 Porty pre štyri prúdy vzorky
1 Nepoužíva sa 5 Odtok obtokového
vedenia na vzorku 2
9 Vstup pre vzorku 1
2 Odtok obtokového
vedenia na vzorku 4
6 Odtok obtokového
vedenia na vzorku 1
10 Vstup pre vzorku 2
3 Odtok obtokového
vedenia na vzorku 3
7 Odtok chemikálií 11 Vstup pre vzorku 3
4 Vstup pre
preplachovanie
vzduchom (voliteľné)
8 Odtok z plášťa pre
rozliatu alebo
pretekajúcu vzorku
12 Vstup pre vzorku 4
Pripojenie vedenia na vzorku a odtokového vedenia
U P O Z O R N E N I E
Nebezpečenstvo výbuchu. Používajte iba regulátor dodaný výrobcom.
U P O Z O R N E N I E
Nebezpečenstvo vystavenia chemikáliám. Likvidácia chemikálií a
odpadu podľa miestnej, regionálnej a národnej legislatívy.
P O Z N Á M K A
Nepripájajte odtokové vedenia k iným vedeniam. V opačnom prípade by mohol v
analyzátor vzniknúť spätný tlak a poškodiť ho. Uistite sa, že sú odtokové vedenia
otvorené a odvetrané.
P O Z N Á M K A
Aby sa predišlo spätnému tlaku do analyzátor a jeho poškodeniu, zabezpečte,
aby bol analyzátor umiestnený vyššie ako laboratórne odtoky a odtokové vedenie
malo konštantný spád nadol.
P O Z N Á M K A
Regulátor tlaku je nastavený na fixný tlak a nesmie sa meniť.
Na pripojenie odtoku a vzorky k analyzátoru použite dodanú hadičku
(6 mm), sitko v tvare Y s filtrom a regulátor tlaku. Pozri
Obrázok 5 .
Hadička na vzorku, ktorá vstupuje do pripájacích vstupných portov musí
mať 6 mm. Hadičku s veľkosťou 1/4 palca (6 mm) je možné použiť na
vedenie na vzorku smerom nahor k ventilu / sitku v tvare Y, ale nie do
pripájacích vstupných portov analyzátora.
