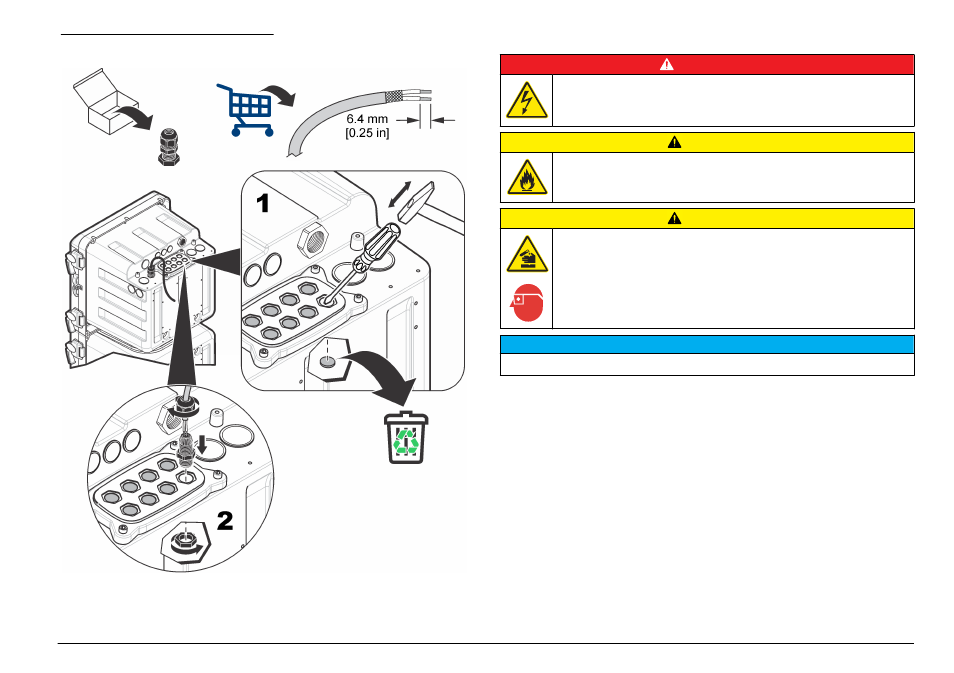

Figura 13 Ligação de dispositivos
Ligar aos relés
P E R I G O
Perigo de electrocussão. Não misture tensões altas e baixas.
Certifique-se de que as ligações em relé são todas de CA de alta
tensão ou de CC de baixa tensão.
A V I S O
Perigo de incêndio. As cargas do relé devem ser resistivas. Limite
sempre a corrente aos relés com um fusível ou disjuntor externo. Siga
as classificações dos relés indicadas na secção Especificações.
A V I S O
Perigo de exposição a produtos químicos. Siga os procedimentos de
segurança do laboratório e utilize todo o equipamento de protecção
pessoal adequado aos produtos químicos manuseados. Consulte as
ficha de dados sobre segurança de materiais (MSDS/SDS) para
protocolos de segurança.
A T E N З Г O
Nгo й recomendada uma espessura de fio inferior a 18 AWG.
O analisador contém relés para alarmes de concentração da amostra
(2x), alerta do sistema do analisador e encerramento do sistema do
analisador. Consulte
Visão geral das ligações de cablagem
na página 100 para ligar um dispositivo (NA = normalmente aberto,
COM = comum, NF = normalmente fechado).
Ligar às saídas de 4–20 mA
Utilize fios blindados de pares entrançados para as ligações de saída de
4–20 mA. Ligue a blindagem à extremidade do gravador ou à
extremidade do analisador. Não ligue a blindagem a ambas as
extremidades do cabo. A utilização de cabos não blindados pode
resultar em níveis de emissão de radiofrequência ou de susceptibilidade
superiores aos permitidos.
Consulte
Visão geral das ligações de cablagem na página 100 para ligar
o dispositivo. Consulte Especificações na página 89 para obter as
especificações em matéria de cablagem e impedância de carga.
