Ε Ι Δ Ο Π Ο Ι Η Σ Η
Μην συνδέσετε τους σωλήνες αποστράγγισης σε άλλους σωλήνες διότι ενδέχεται
να δημιουργηθεί αντίθλιψη και να προκληθεί ζημιά στον αναλυτής. Βεβαιωθείτε
ότι οι σωλήνες αποστράγγισης είναι ανοιχτοί στον αέρα.
Ε Ι Δ Ο Π Ο Ι Η Σ Η
Για να αποτρέψετε τη δημιουργία αντίθλιψης και την πρόκληση ζημιάς στον
αναλυτής, βεβαιωθείτε ότι ο αναλυτής βρίσκεται υψηλότερα από τα σημεία
αποστράγγισης του κτιρίου που χρησιμοποιούνται και ότι ο σωλήνας
αποστράγγισης έχει σταθερή κλίση προς τα κάτω.
Ε Ι Δ Ο Π Ο Ι Η Σ Η
Ο ρυθμιστής πίεσης είναι ρυθμισμένος σε μια σταθερή πίεση, η οποία δεν μπορεί
να τροποποιηθεί.
Χρησιμοποιήστε τους παρεχόμενους σωλήνες (6 mm), το διάφραγμα
διήθησης σχήματος Υ και το ρυθμιστή πίεσης, για να συνδέσετε το
σημείο αποστράγγισης και την παροχή δείγματος στον αναλυτή.
Ανατρέξτε στην
Εικόνα 5 . Ο σωλήνας παροχής δείγματος που συνδέεται
στις θυρίδες πρόσβασης υδραυλικών σωλήνων πρέπει να είναι 6 mm.
Σωλήνας 1/4 in. μπορεί να χρησιμοποιηθεί για το δείγμα έως τη
βαλβίδα/το διάφραγμα διήθησης σχήματος Υ, αλλά όχι μέσα στις θυρίδες
πρόσβασης υδραυλικών σωλήνων του αναλυτή.

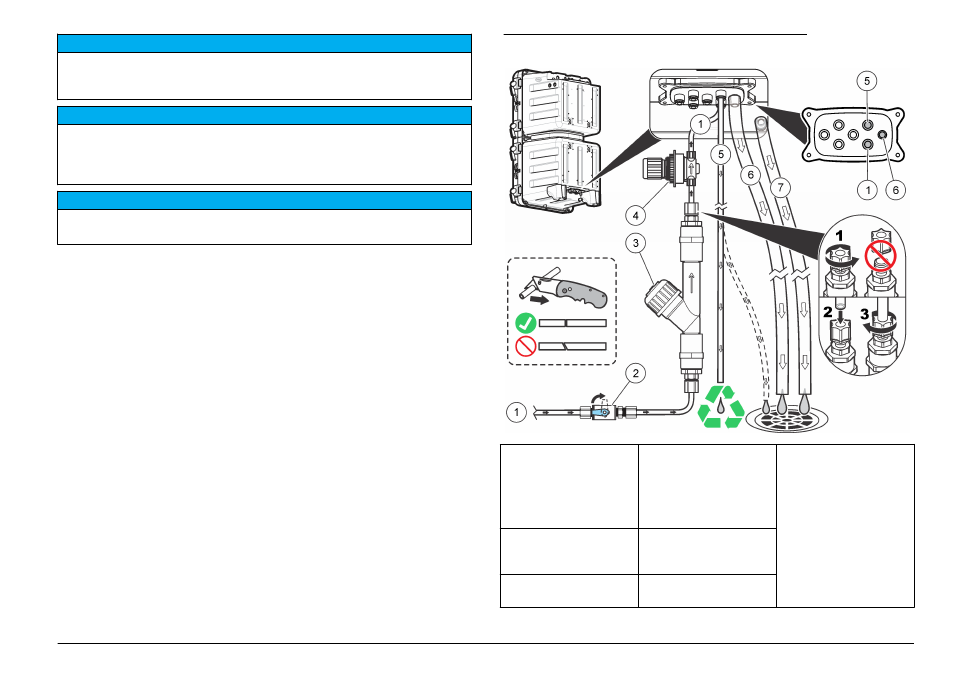

Εικόνα 5 Σωλήνες δείγματος και αποστράγγισης
1 Είσοδος δείγματος
(μονή ροή)
4 Ρυθμιστής πίεσης
χωρίς δυνατότητα
προσαρμογής
(ρυθμισμένος στα
4 psi για προστασία
του αναλυτή)
7 Αποστράγγιση
περιβλήματος
2 Βαλβίδα διακοπής
ροής
5 Αποστράγγιση
δείγματος με
παράκαμψη
3 Διάφραγμα διήθησης
σχήματος Υ με φίλτρο
6 Αποστράγγιση
χημικών ουσιών
Ελληνικά 369
