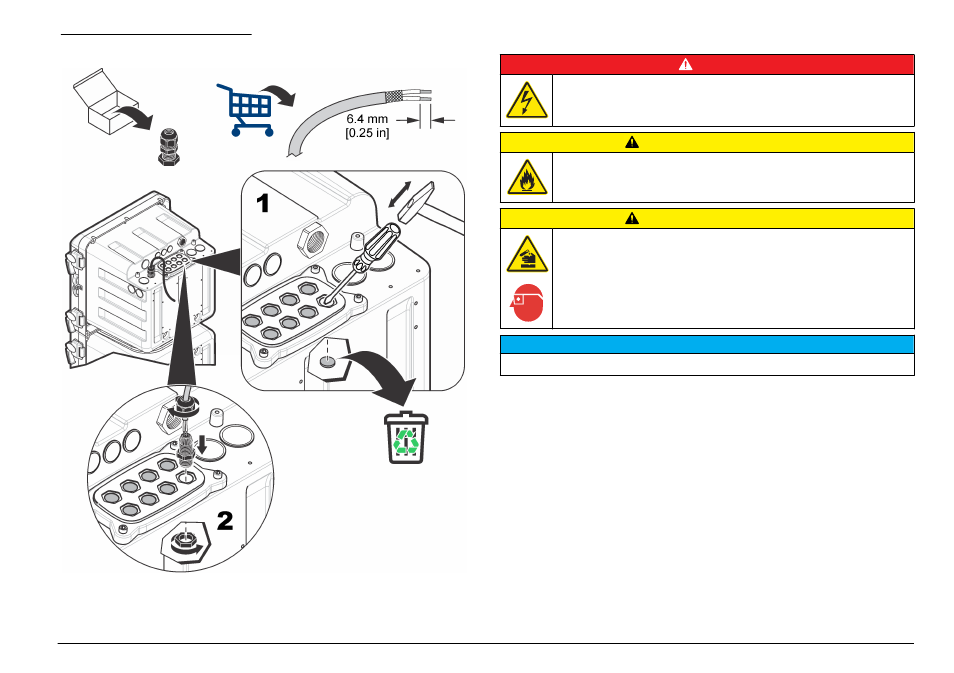

Joonis 13 Seadme ühendused
Ühendamine releedega
O H T
Elektrilöögi oht. Ärge ühendage kõrge- ja madalpinget. Veenduge, et
relee ühendused kasutavad kõik kõrgepingelist vahelduvvoolu või
madalapingelist alalisvoolu.
E T T E V A A T U S T
Tuleoht. Relee peab olema aktiivkoormusel. Piirake vool releedele alati
välise sulavkaitsme või kaitselüliti abil. Järgige tehniliste andmete
jaotises toodud releereitinguid.
E T T E V A A T U S T
Kemikaalidega kokkupuute oht. Järgige labori ohutusprotseduure ja
kasutage käideldavatele kemikaalidele vastavat kaitsevarustust.
Ohutuseeskirjad leiate käesolevatelt ohutuskaartidelt (MSDS/SDS).
T E A D E
Soovitav juhtmemõõt on jämedam kui 18 AWG.
analüsaator on releed proovi kontsentratsiooni alarmidele (2 tk),
analüsaatorisüsteemi hoiatusele ja analüsaatorisüsteemi väljalülitusele.
Seadme ühendamiseks vt
Juhtmeühenduste ülevaade leheküljel 390
(NO = avakontakt, COM = ühisklemm, NC = sulgekontakt).
Ühendamine 4–20 mA väljunditega
4–20 mA väljunditega ühendamiseks kasutage varjestatud keerdpaariga
kaablit. Paigaldage varjestus salvesti või analüsaatori juhtmeotsa külge.
Ärge ühendage varjestust kaabli mõlemas otsas. Varjestamata kaabli
kasutamise tulemuseks võivad olla raadiosageduse emissioon või
lubatust kõrgem häiringutundlikkus.
Seadme ühendamiseks vt
Juhtmeühenduste ülevaade leheküljel 390.
Juhtmete ja koormustakistuse tehniliste andmete kontrollimiseks vt
Tehnilised andmed leheküljel 380.
Märkus. 4-20 mA väljundeid ei saa kasutada kahe juhtmega (vooluahel) saatja
toitmiseks.
eesti keel 393
