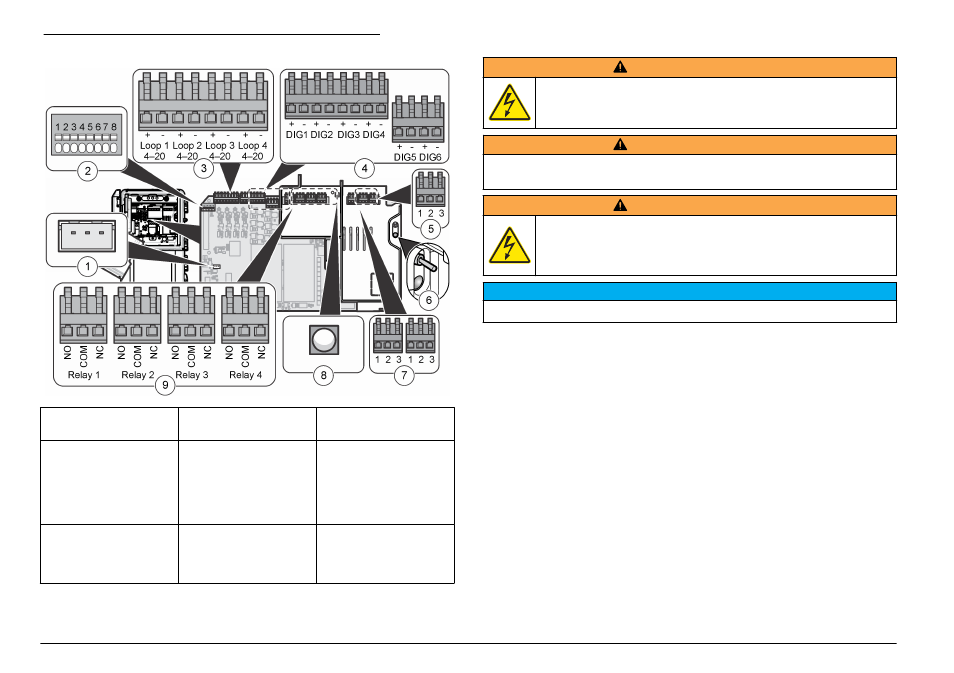

Figura 11 Collegamenti al circuito stampato principale
1 Collegamento del
monitor doppio
4 Ingressi digitali 7 Uscita di
alimentazione
2 Collegamento della
sonda intelligente
5 Ingresso
alimentazione
8 LED uscita di
alimentazione
(acceso =
alimentazione
collegata
all'analizzatore)
3 Uscite da 4–20 mA 6 Interruttore e LED di
alimentazione
(acceso =
analizzatore attivo)
9 Relè
Collegamento all'alimentazione
A V V E R T E N Z A
Pericolo di folgorazione. Utilizzare un connettore a crimpare ad anello
sul collegamento protettivo di massa principale.
A V V E R T E N Z A
Pericolo di incendio e folgorazione. Verificare che il cavo fornito e la spina senza
blocco soddisfino i requisiti relativi al codice paese.
A V V E R T E N Z A
Pericolo di folgorazione. Verificare che il conduttore di massa abbia
una connessione a bassa impedenza inferiore a 0,1 ohm. Il conduttore
collegato deve avere lo stesso valore nominale di corrente del
conduttore della linea principale CA.
A V V I S O
Lo strumento viene utilizzato esclusivamente per il collegamento monofase.
Installazione del cavo: il produttore raccomanda di utilizzare il cavo e il
premistoppa di tenuta opzionali. Fare riferimento al manuale di
manutenzione per l'elenco delle parti di ricambio. Per i cavi forniti dal
cliente, sono richiesti conduttori da 18 gauge di spessore e il cavo deve
essere più corto di 3 metri (10 piedi). Utilizzare un serracavo a tenuta
per mantenere il rating ambientale dello strumento. Fare riferimento a
Dati tecnici a pagina 37. Per il collegamento dell'alimentazione allo
strumento, fare riferimento alla Tabella 3 o alla Tabella 4 e alla
Figura 12 .
