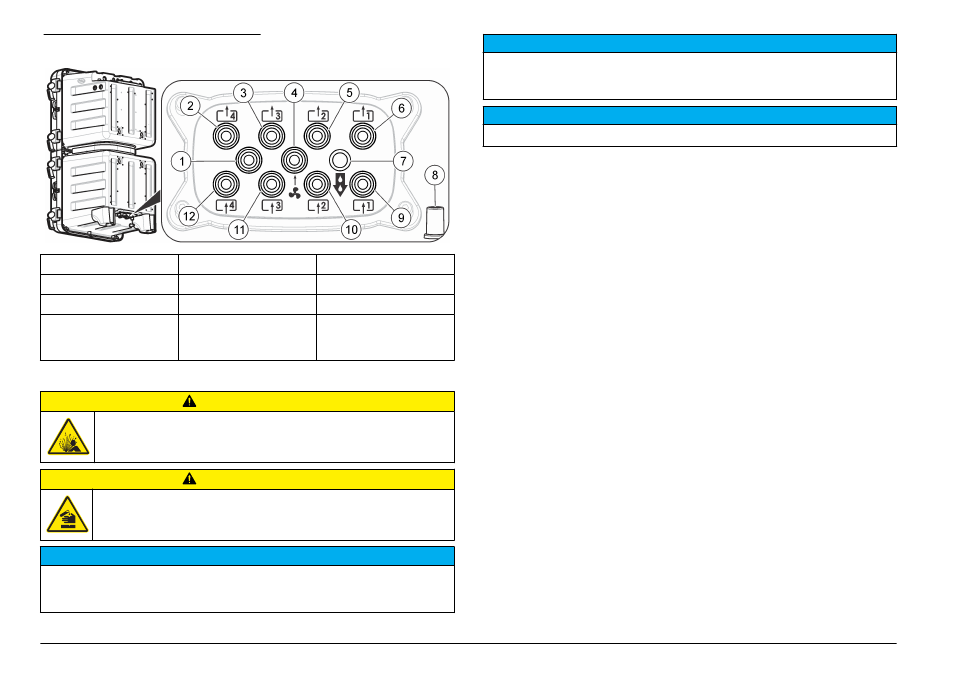

Figur 4 Porte til fire prøvestrømme
1 Ikke anvendt 5 Prøve 2 bypass-dræn 9 Prøve 1 indløb
2 Prøve 4 bypass-dræn 6 Prøve 1 bypass-dræn 10 Prøve 2 indløb
3 Prøve 3 bypass-dræn 7 Kemisk dræn 11 Prøve 3 indløb
4 Indløb til
luftudtømning
(ekstraudstyr)
8 Beholderdræn til spild
eller lækage
12 Prøve 4 indløb
Rørføring af prøve- og drænledningerne
F O R S I G T I G
Eksplosionsfare. Brug kun den regulator, der følger med fra
producenten.
F O R S I G T I G
Fare for eksponering for kemiske stoffer. Bortskaf kemikalier og affald i
overensstemmelse med lokale, regionale og nationale bestemmelser.
B E M Æ R K N I N G
Tilslut ikke drænledningerne til andre ledninger, da der ellers kan opstå modtryk
og ske skade på analysator. Sørg for at drænledningerne er åbne mod
udluftning.
B E M Æ R K N I N G
For at forebygge at der opstår modtryk og sker skade på analysator, skal du
sørge for at analysatoren ligger højere end facilitetens anvendte dræn, og at
drænlinjen har en konstant nedadgående hældning.
B E M Æ R K N I N G
Trykregulatoren indstilles til et fast tryk og kan ikke ændres.
Brug den medfølgende rørføring (6 mm), Y-sien med filter og
trykegulatoren til at føre drænet og prøven til analysatoren. Se
Figur 5 .
Prøveledningens rør, der fører ind i rørføringens adgangsporte, skal
være 6 mm. Der kan anvendes rørføring på 1/4 in. op til ventilen/Y-sien
men ikke ind i adgangsportene til analysatorens rørføring.
