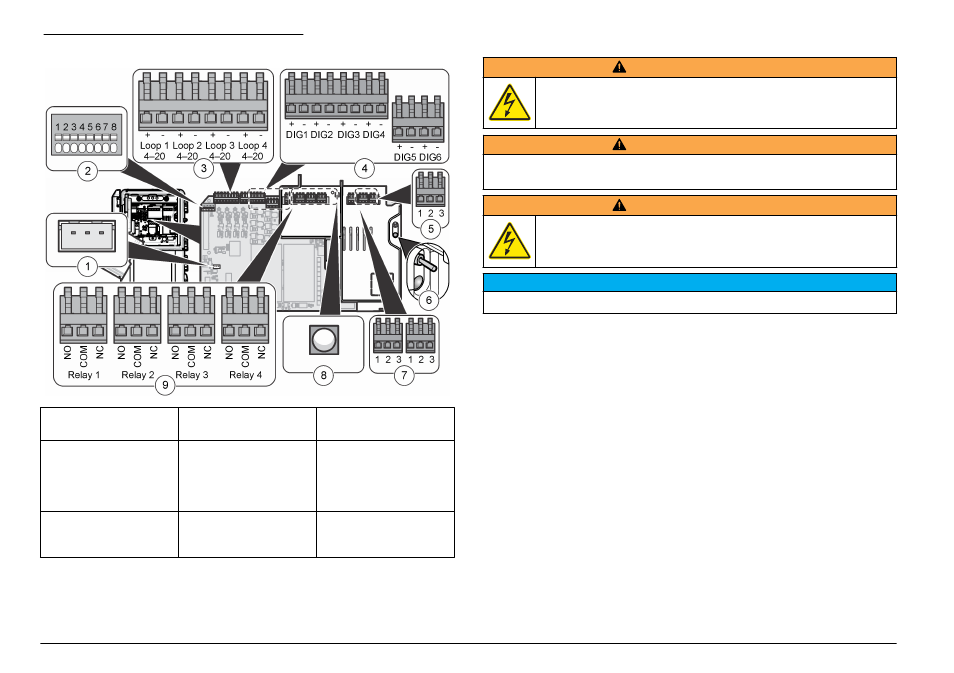

Slika 11 Priključci na glavnoj ploči sklopa
1 Priključivanje
dvostrukog monitora
4 Digitalni ulazi 7 Izlaz napajanja
2 Priključivanje
pametne sonde
5 Ulaz napajanja 8 LED dioda izlaza
napajanja (uključeno
= napajanje
analizatora je
uključeno)
3 Izlazi od 4-20 mA 6 LED dioda napajanja i
prekidač (uključeno =
analizator je uključen)
9 Releji
Priključivanje napajanja
U P O Z O R E N J E
Opasnost od strujnog udara. Na uzemljenju upotrijebite žicu s
prstenastim završetkom.
U P O Z O R E N J E
Opasnost od udara električne struje i požara. Pobrinite se da su isporučeni kabel
i utikač sukladni odgovarajućim državnim standardima.
U P O Z O R E N J E
Opasnost od strujnog udara. Uzemljenje mora imati vezu s niskom
impedancom, manje od 0,1 oma. Priključeni žičani vodič mora imati
istu nazivnu struju kao i glavni vodič izmjenične struje.
O B A V I J E S T
Instrument se koristi samo za jednofazni priključak.
Postavljanje kabela: Proizvođač preporučuje uporabu dodatnog kabela
i brtve. Popis zamjenskih dijelova potražite u priručniku za održavanje.
Za kabel korisnika potrebna su tri električna vodiča veličine 18, a kabel
mora biti kraći od 3 metra (10 stopa). Koristite brtvenu kabelsku
uvodnicu za održavanje ekoloških karakteristika instrumenta. Pogledajte
Specifikacije na stranici 346. Za priključivanje napajanja na uređaj
pogledajte Tablica 3 ili Tablica 4 i Slika 12 .
