Reportez-vous à la section Présentation des connexions pour câblage
à la page 65 pour brancher le périphérique. Reportez-vous aux
Caractéristiques à la page 54 pour connaître les spécifications de
câblage et d'impédance de charge.
Remarque : Les sorties 4-20 mA ne peuvent pas être utilisées pour alimenter un
émetteur à 2 fils (circuit bouclé).
Branchement sur les entrées numériques
L'analyseur peut recevoir un signal numérique d'un périphérique
externe, un débitmètre, par exemple, pour arrêter les mesures lorsque le
flux s'arrête. Chaque entrée discrète est utilisée pour activer/désactiver
le canal d'échantillon correspondant.
Chaque entrée numérique peut être configurée en tant qu'entrée
numérique de type TTL isolée ou en tant qu'entrée de type
relais/collecteur ouvert. Voir
Figure 14 . Par défaut, les cavaliers sont
réglés pour une entrée numérique de type TTL isolée. Reportez-vous à
la section
Présentation des connexions pour câblage à la page 65 pour
brancher le périphérique.

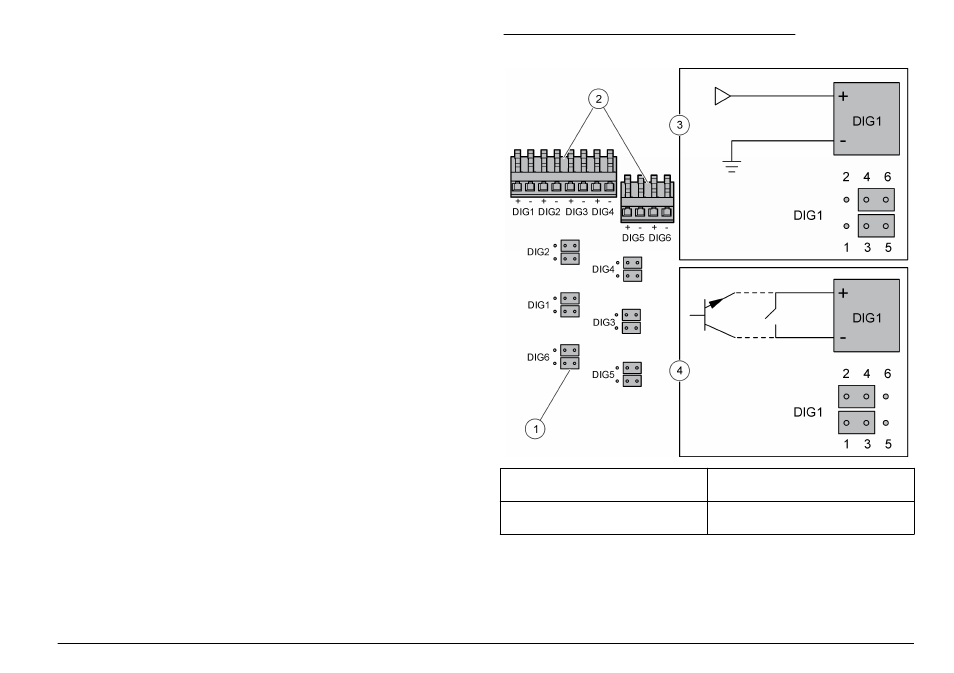

Figure 14 Entrée numérique de type TTL isolée
1 Cavalier (12x) 3 Entrée numérique de type TTL
isolée
2 Connecteurs d'entrée numérique 4 Entrée de type relais/collecteur
ouvert
Installation de modules supplémentaires
Des modules peuvent être ajoutés pour des sorties, relais ou options de
communication supplémentaires. Reportez-vous à la documentation
fournie avec le module.
Français 69
