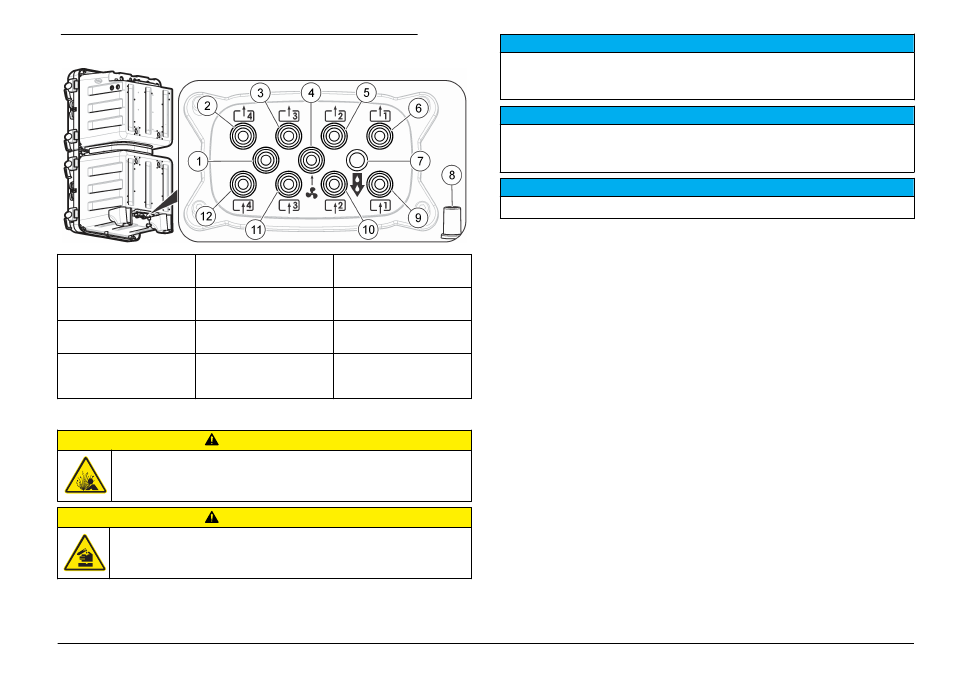

4. ábra Négy mintaáramlathoz használható csatlakozások
1 Nem használt 5 2. minta megkerülő
ürítőcsöve
9 1. minta
beömlőnyílása
2 4. minta megkerülő
ürítőcsöve
6 1. minta megkerülő
ürítőcsöve
10 2. minta
beömlőnyílása
3 3. minta megkerülő
ürítőcsöve
7 Vegyszerürítő cső 11 3. minta
beömlőnyílása
4 Levegős átfúvatás
beömlőnyílása
(opcionális)
8 Eseti ürítőcső
túlfolyás vagy
szivárgás esetére
12 4. minta
beömlőnyílása
A mintavezetékek és a leeresztő vezetékek felszerelése
V I G Y Á Z A T
Robbanásveszély. Csak a gyártó által mellékelt szabályozót
használja.
V I G Y Á Z A T
Kémiai expozíció veszélye. Semmisítse meg a vegyszereket és a
hulladékokat a helyi, területi és nemzeti előírásoknak megfelelően.
M E G J E G Y Z É S
A leeresztő vezetékeket ne csatlakoztassa más vezetékekhez, mert
ellennyomást vagy az analizátor sérülését okozhatja. Győződjön meg róla, hogy
a leeresztő vezetékek a levegőre nyitottak.
M E G J E G Y Z É S
Az ellennyomás és az analizátor sérülésének megakadályozása érdekében az
analizátort helyezze magasabbra a berendezés leeresztőitől, és biztosítson a
leeresztő vezeték számára állandó lejtést.
M E G J E G Y Z É S
A nyomásszabályozó rögzített nyomásra van beállítva, ami nem módosítható.
A berendezéssel együtt szállított (6 mm átmérőjű) csövek, a
szűrőbetétes Y-szűrő és a nyomásszabályozó segítségével szerelje fel a
leeresztőt és a mintatartót az analizátorra. Lásd:
5. ábra . A szerelés
céljából hozzáférhető bemeneti nyílásokba menő mintavezeték
tömlőinek 6 mm-esnek kell lenniük. 1/4 hüvelykes tömlők használhatók a
szelephez/y-szűrőhöz menő mintavezetékekhez, de az analizátor
szerelés céljából hozzáférhető bemeneti nyílásaiba menőkhöz nem.
Magyar 233
