U P O Z O R E N J E
Opasnost od udara električne struje i požara. Za uređaj priključen
kabelom, pobrinite se da uređaj montirate tako da se kabel lako može
iskopčati iz utičnice.
O B A V I J E S T
Pobrinite se da je oprema priključena na uređaj sukladno lokalnim, regionalnim i
državnim zahtjevima.
Uklanjanje čepova pristupa
Kabele i cjevovod postavite u električne pristupne priključke. Pogledajte
Slika 9 . Uklonite gumene brtvene čepove tako da ih gurnete iz
unutrašnjosti kućišta kako bi se otključali i zatim ih u potpunosti uklonite
povlačenjem prema van. Prema potrebi uklonite čepove s ploče za
električni pristup pomoću čekića i odvijača. Kako biste održali klasu
kućišta, stavite poklopac na sve priključke koji se ne koriste.

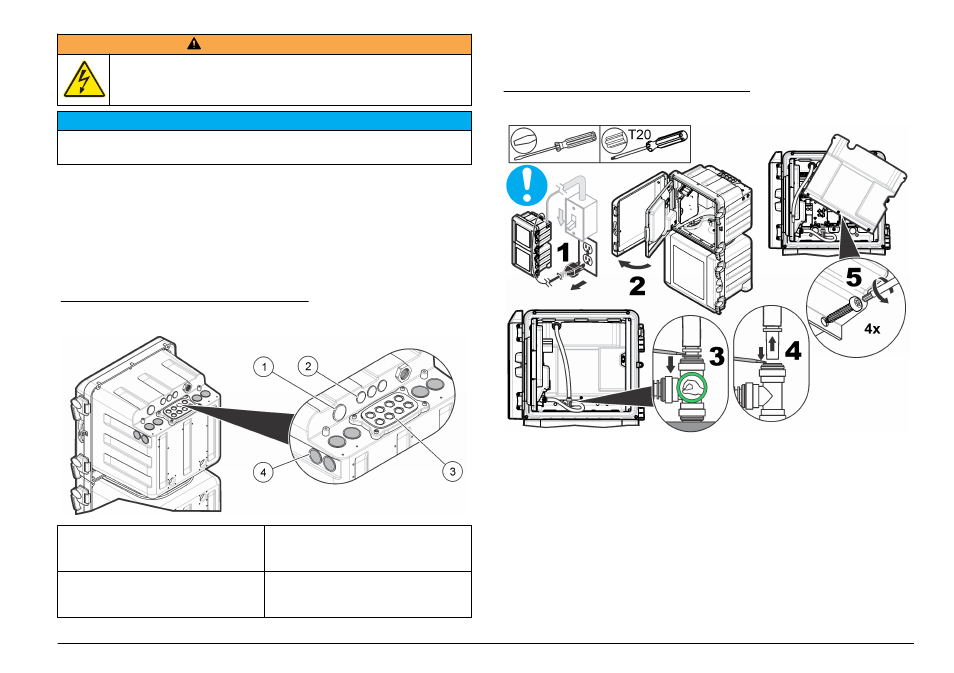

Slika 9 Ulazi za pristup električnoj struji
1 Ulaz napajanja (samo kabel
napajanja), bez uzemljenja.
Nemojte koristiti za cjevovod.
3 Komunikacijski i mrežni moduli (8x)
2 Komunikacijski i mrežni moduli (3x) 4 Ulaz ili izlaz napajanja (cjevovod ili
kabel napajanja), uzemljenje,
komunikacijski i mrežni moduli (8x)
Uklanjanje poklopca za pristup
Skinite poklopac za pristup kako biste priključili terminale ožičenja.
Pogledajte
Slika 10 .
Slika 10 Uklanjanje poklopca za pristup
Pregled priključaka ožičenja
Slika 11 prikazuje sve moguće priključke ožičenja. Pobrinite se da
koristite veličinu žice koja je specificirana za priključivanje
(pogledajte
Specifikacije na stranici 346).
