Page 272

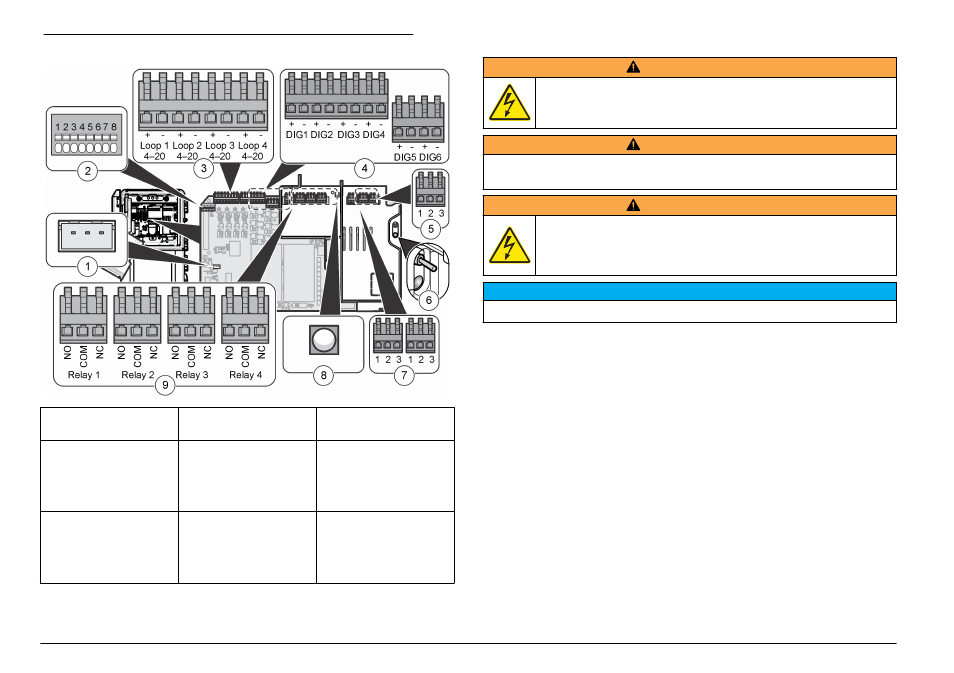

Paveikslėlis 11 Jungtys ant pagrindinės grandinės plokštės
1 Dviejų monitorių
jungtis
4 Skaitmeninės įvestys
7 Maitinimo išvadas
2 Išmaniojo zondo
jungtis
5 Maitinimo įvadas
8 Maitinimo išvado
šviesos diodas
(įjungtas = prijungtas
analizatoriaus
maitinimas)
3 4–20 mA išvestys
6 Maitinimo jungiklis ir
šviesos diodas
(įjungtas =
analizatorius yra
įjungtas)
9 Relės
Prijungimas prie maitinimo šaltinio
Į S P Ė J I M A S
Mirtino elektros smūgio pavojus. Pagrindinėms įžeminimo jungtims
sujungti naudokite žiedinius suveržimo gnybtus.
Į S P Ė J I M A S
Elektros smūgio ir gaisro pavojus. Įsitikinkite, kad įsigytas laidas ir
neužfiksuojamasis kištukas atitinka taikomus šalies kodo reikalavimus.
Į S P Ė J I M A S
Mirtino elektros smūgio pavojus. Įsitikinkite, kad apsauginio įžeminimo
laidininko pilnutinė varža yra maža (mažesnė nei 0,1 omo). Prijungto
vielinio laidininko srovės klasė turi būti tokia pat kaip kintamosios
srovės maitinimo linijos laidininko.
P A S T A B A
Prietaisas jungiamas tik prie vienfazės linijos.
Laido montavimas: gamintojas rekomenduoja naudoti pasirinktinį laidą
ir riebokšlį. Atsarginių dalių sąrašą žr. techninės priežiūros vadove. Jei
naudojamas užsakovo teikiamas laidas, reikia trijų 18 kalibro laidininkų,
o laido ilgis turi būti mažesnis nei 3 metrai (10 pėdų). Kad išlaikytumėte
prietaiso poveikio aplinkai klasę, naudokite riebokšlio tipo įtempimo
mažinimo įtaisą. Žr.
Puslapyje 261. Kaip prijungti
prietaisą prie maitinimo šaltinio, žr.
arba
