U Y A R I
Elektrik çarpması ve yangın tehlikeleri. Kablo bağlantılı bir cihaz için,
cihazı kablonun prizden kolayca çıkarılabileceği bir yere
kurduğunuzdan emin olun.
B İ L G İ
Ekipmanın cihaza yerel, bölgesel ve ulusal koşulları karşılayacak şekilde
bağlandığından emin olun.
Erişim tapalarının çıkarılması
Kabloları ve kablo borularını elektrik erişim portları içinden yerleştirin.
Bkz.
Şekil 9 . Contanın kilidini açmak için kauçuk sızdırmazlık tapalarını
muhafazanın içinden dışarı doğru iterek çıkarın ve ardından dışarıdan
çekerek tamamen çıkarın. Bir çekiç ve tornavida yardımıyla itme
pimlerini elektrik erişim plakasından gerektiği gibi çıkarın. Muhafaza
derecesini korumak için kullanılmayan tüm portların üzerini kapatın.

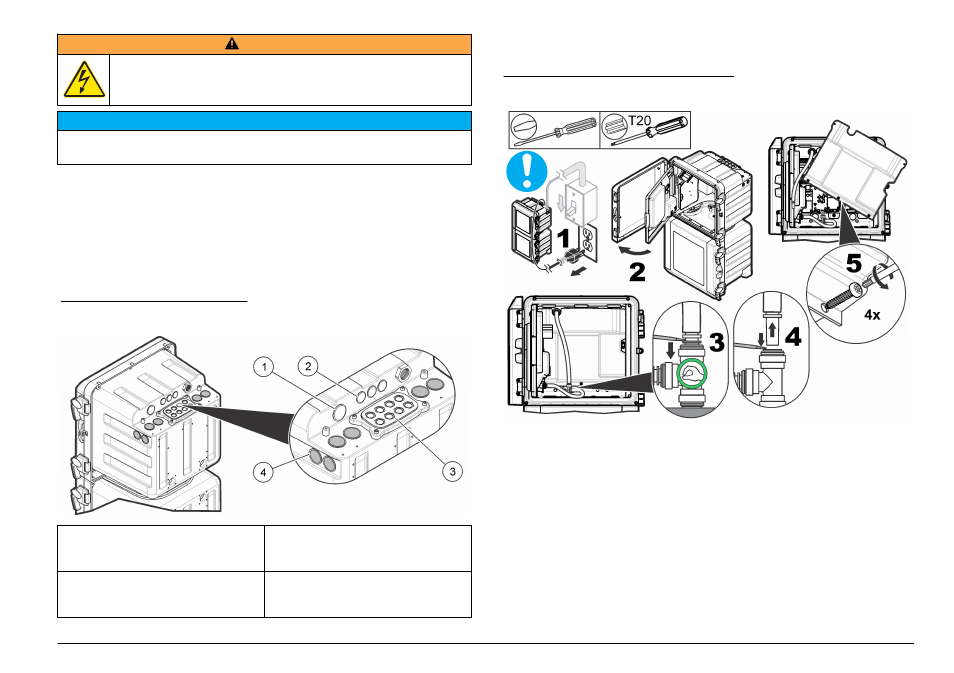

Şekil 9 Elektrik erişim portları
1 Güç girişi (yalnızca güç kablosu),
topraklama plakası yok. Kablo
borusu için kullanmayın.
3 İletişim ve ağ modülleri (8x)
2 İletişim ve ağ modülleri (3x) 4 Güç girişi veya çıkışı (kablo borusu
veya güç kablosu), topraklama
plakası, iletişim ve ağ modülleri (8x)
Erişim kapağını çıkarma
Kablo terminallerini bağlamak için erişim kapağını çıkarın. Bkz. Şekil 10 .
Şekil 10 Erişim kapağının çıkarılması
Kablolama bağlantılarına genel bakış
Şekil 11 mümkün olan tüm kablolama bağlantılarını göstermektedir.
Bağlantı için belirtilen kablo ölçüsünü kullandığınızdan emin olun (bkz.
Teknik Özellikler sayfa 296).
