Tilslutning til de digitale indgange
Analysatoren kan modtage et digitalt signal fra et eksternt udstyr, f.eks.
en flowmåler, så målingerne stopper, når flowet stropper. Hver separat
indgang anvendes til at aktivere/deaktivere den tilsvarende prøvekanal.
Hver digital indgang kan konfigureres som en isoleret digital TTL-
indgang af eller som en relæ/open collector-indgang. Se
Figur 14 .
Konduktører er som standard indstillet til isoleret digital TTL-indgang. Se
Oversigt over ledningstilslutninger på side 134 for oplysninger om
tilslutning af udstyret.

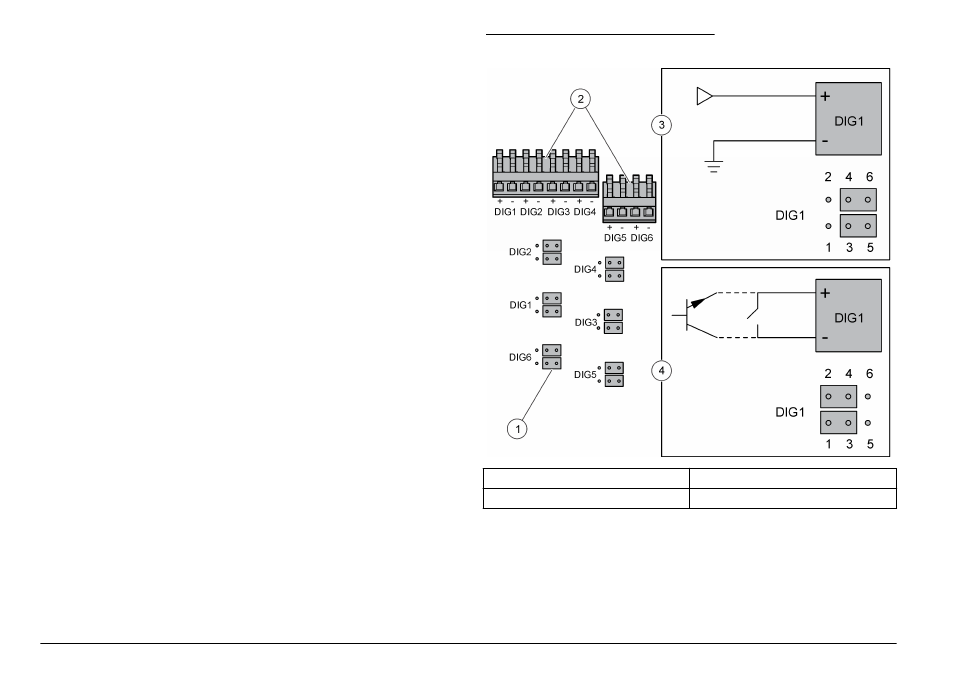

Figur 14 Isoleret digital TTL-indgang
1 Konduktør (12x) 3 Isoleret digital TTL-indgang
2 Konnektorer til digital indgang 4 Relæ/open collector-indgang
Installer yderligere moduler
Der kan tilføjes moduler til supplerende output, relæer eller ekstraudstyr
til kommunikation. Se dokumentationen, der medfølger modulet.
