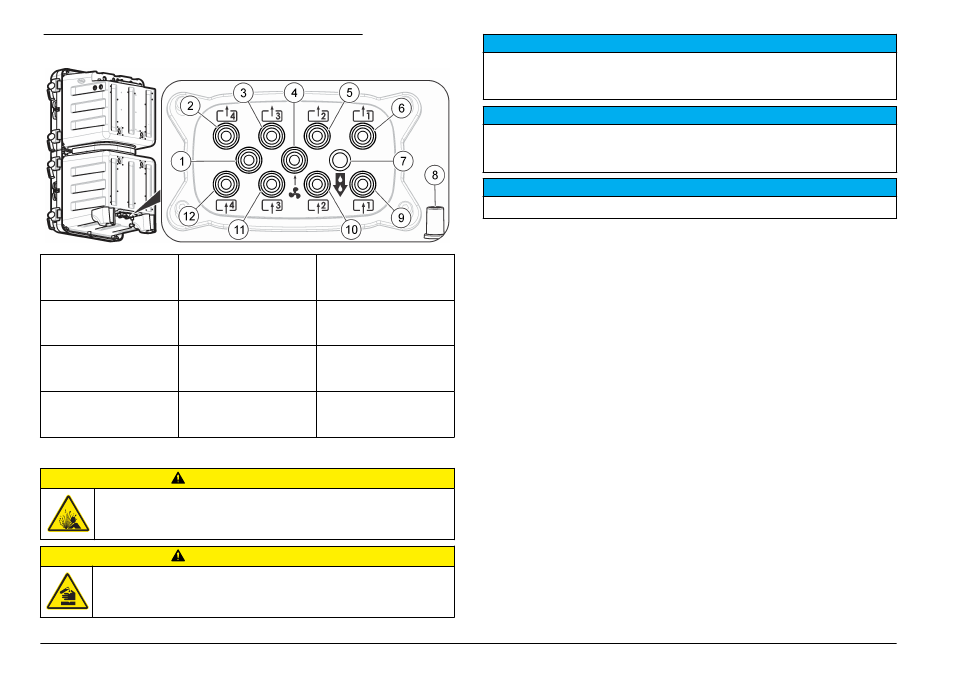

Figura 4 Puertos para cuatro corrientes de muestra
1 No se usa 5 Drenaje de
desviación de
muestra 2
9 Entrada de muestra
1
2 Drenaje de
desviación de
muestra 4
6 Drenaje de
desviación de
muestra 1
10 Entrada de muestra
2
3 Drenaje de
desviación de
muestra 3
7 Drenaje químico 11 Entrada de muestra
3
4 Entrada de purga de
aire (opcional)
8 Desagüe de la caja
para derramamientos
o fugas
12 Entrada de muestra
4
Conexión de los tubos de drenaje y de muestra
P R E C A U C I Ó N
Peligro de explosión. Utilice únicamente el regulador suministrado por
el fabricante.
P R E C A U C I Ó N
Peligro por exposición a productos químicos. Deshágase de los
productos químicos y los residuos de acuerdo con las normativas
locales, regionales y nacionales.
A V I S O
No conecte los tubos de drenaje a otros conductos, ya que puede producirse
contrapresión o daños en el analizador. Asegúrese de que los tubos de drenaje
están al aire libre.
A V I S O
Para evitar que se produzca contrapresión y daños en el analizador, asegúrese
de que el analizador está en una posición más alta que los drenajes de planta
utilizados y que el tubo de drenaje tiene una pendiente descendiente constante.
A V I S O
El regulador de presión se establece con una presión fija y no se puede cambiar.
Utilice los tubos suministrados (6 mm), el filtro en Y con inserto filtrante y
regulador de presión para conectar el drenaje y la muestra al analizador.
Consulte la
Figura 5 . Los tubos de la línea de muestra que se introducen
en los puertos de acceso de fontanería deben ser de 6 mm. Se pueden
utilizar tubos de 1/4 de pulg. para la línea de muestra hasta la
válvula/filtro en Y pero no en los puertos de acceso de fontanería del
analizador.
