Page 152

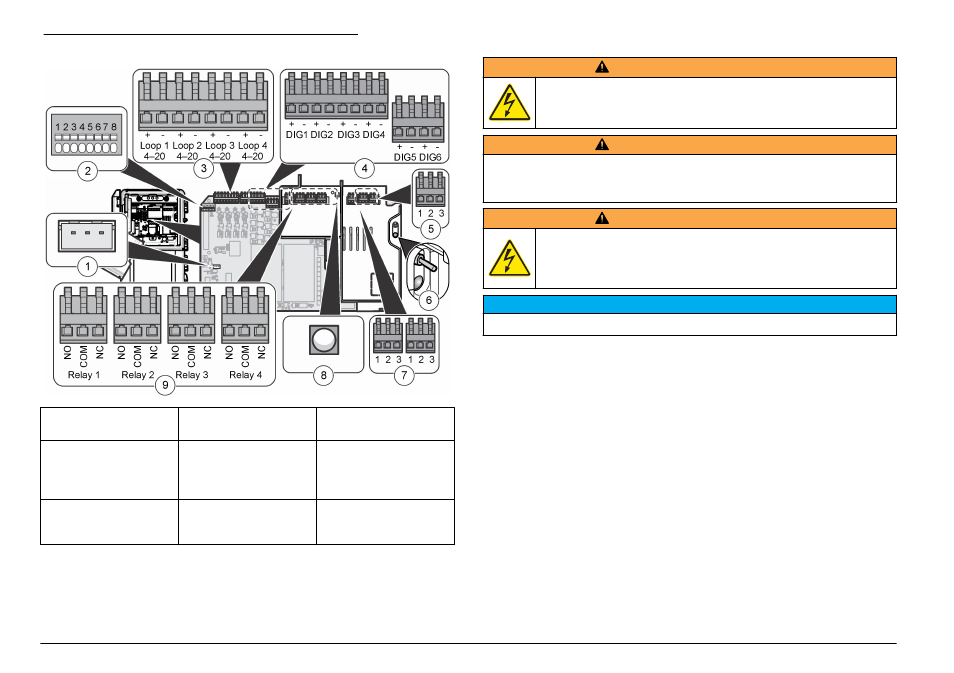

Afbeelding 11 Aansluitingen op de hoofdprintplaat
1 Aansluiting voor
dubbele monitor
4 Digitale ingangen
7 Voeding uit
2 Aansluiting voor
slimme sensor
5 Voeding in
8 LED voeding uit (aan
= voeding is
aangesloten op de
analyser)
3 4-20mA-uitgangen
6 Stroomschakelaar en
voedings-LED (aan =
analyser is aan)
9 Relais
Aansluiten op de voeding
W A A R S C H U W I N G
Elektrocutiegevaar. Maak voor de aansluiting van de
hoofdveiligheidsaarde gebruik van een krimpringaansluiting.
W A A R S C H U W I N G
Gevaar van elektrische schokken en brandgevaar. Zorg ervoor dat het
meegeleverde snoer en de niet-geborgde stekker in overeenstemming zijn met
de van toepassing zijnde voorschriften van het land..
W A A R S C H U W I N G
Elektrocutiegevaar. Zorg ervoor dat de veiligheidsaardegeleider een
aansluiting met een lage impedantie (lager dan 0,1 ohm) heeft. De
aangesloten draadgeleider moet dezelfde stroomsterktewaarde
hebben als de geleider van de AC-netvoedingsleiding.
L E T O P
Het instrument wordt alleen gebruikt voor een eenfasige aansluiting.
Installatie met netsnoer: de fabrikant adviseert het gebruik van het
optionele snoer en de optionele afdichtingswartel. Raadpleeg de
onderhoudshandleiding voor de lijst met reservedelen. Bij een door de
klant geleverd snoer zijn drie geleiders van maat 18 vereist, en het snoer
moet korter zijn dan 3 meter (10 ft). Gebruik een trekontlasting met
afdichting om de milieuklasse van het instrument te behouden.
Raadpleeg
of
en
om het instrument aan te sluiten op de voeding.
152 Nederlands
