Hach-Lange POLYMETRON 9611 sc Installation - Manual (Page 60)

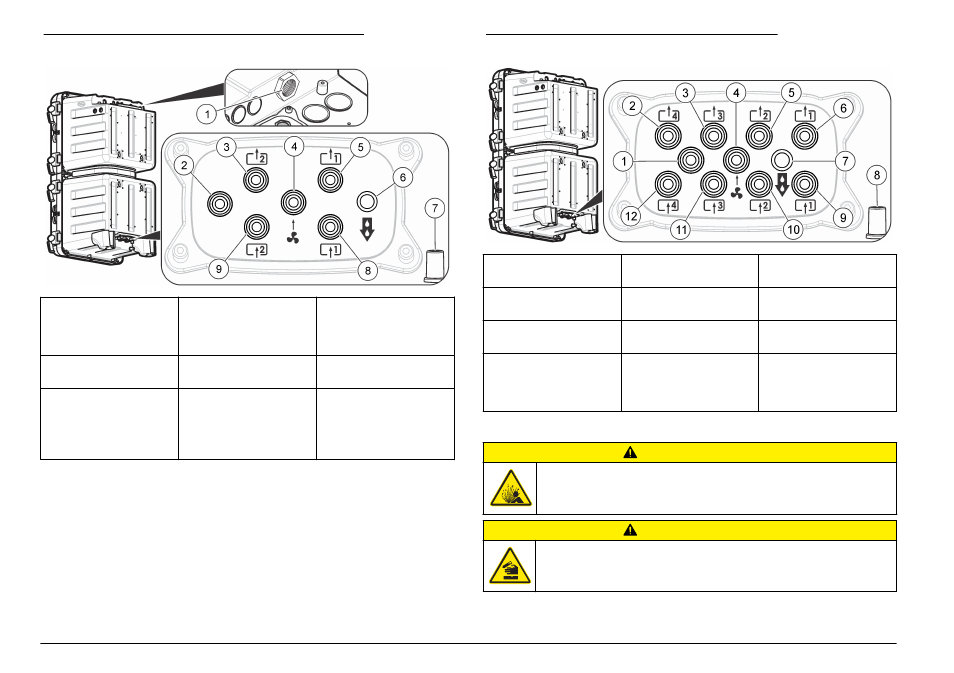

Figure 3 Orifices pour un ou deux flux d'échantillon
1 Conduit de vidange (à
garder ouvert)
4 Arrivée de la purge
d'air (en option)
7 Vidange du boîtier
pour les
débordements ou les
fuites
2 Non utilisé 5 Vidange de dérivation
de l'échantillon 1
8 Arrivée de
l'échantillon 1
3 Analyseurs deux
flux d'échantillon
uniquement :
vidange de dérivation
de l'échantillon 2
6 Ecoulement chimique 9 Analyseurs deux
flux d'échantillon
uniquement : arrivée
de l'échantillon 2
Figure 4 Orifices pour quatre flux d'échantillon
1 Non utilisé 5 Vidange de dérivation
de l'échantillon 2
9 Arrivée de
l'échantillon 1
2 Vidange de dérivation
de l'échantillon 4
6 Vidange de dérivation
de l'échantillon 1
10 Arrivée de
l'échantillon 2
3 Vidange de dérivation
de l'échantillon 3
7 Ecoulement chimique 11 Arrivée de
l'échantillon 3
4 Arrivée de la purge
d'air (en option)
8 Vidange du boîtier
pour les
débordements ou les
fuites
12 Arrivée de
l'échantillon 4
Raccordement des conduites d'échantillon et de vidange
A T T E N T I O N
Risque d’explosion. Utilisez uniquement le régulateur fourni par le
fabricant.
A T T E N T I O N
Risque d'exposition chimique. Mettez au rebut les substances
chimiques et les déchets conformément aux réglementations locales,
régionales et nationales.
60 Français
