Przyłączanie próbki i odpływów – Hach-Lange POLYMETRON 9611 sc Installation User Manual
Page 164

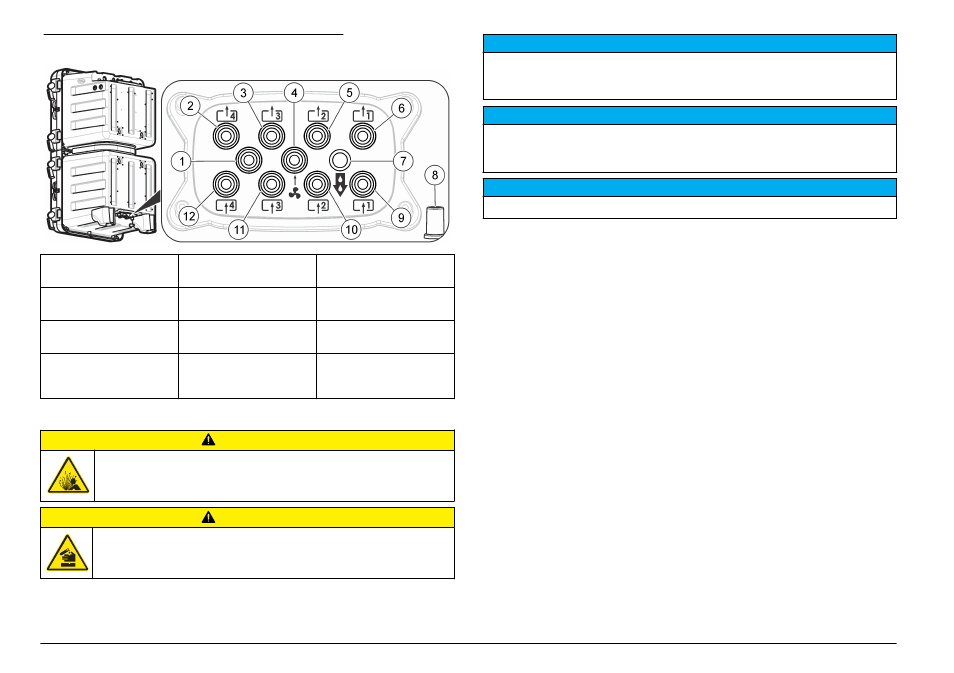

Rysunek 4 Króćce dla czterech strumieni próbki
1 Nie używany
5 Odpływ omijający
próbkę 2
9 Dopływ próbki 1
2 Odpływ omijający
próbkę 4
6 Odpływ omijający
próbkę 1
10 Dopływ próbki 2
3 Odpływ omijający
próbkę 3
7 Odpływ substancji
chemicznych
11 Dopływ próbki 3
4 Wlot oczyszczania
powietrza
(opcjonalnie)
8 Odpływ obudowy
na wypadek rozlania
lub przecieków
12 Dopływ próbki 4
Przyłączanie próbki i odpływów
U W A G A
Zagrożenie wybuchem. Używać tylko regulatora dostarczonego przez
producenta.
U W A G A
Narażenie na działanie substancji chemicznych. Usuwać substancje
chemiczne i odpady zgodnie z przepisami lokalnymi, regionalnymi
i państowymi.
P O W I A D O M I E N I E
Nie podłączać przewodów odpływowych do innych przewodów, ponieważ może
wystąpić ciśnienie zwrotne i uszkodzenie analizator. Zapewnić, aby przewody
odpływowe były na otwartym powietrzu.
P O W I A D O M I E N I E
Aby uniknąć ciśnienia zwrotnego i uszkodzenia analizator, należy umieścić
analizator wyżej niż odpływ(-y) stosowany w obiekcie oraz zapewnić stałe jego
pochylenie.
P O W I A D O M I E N I E
Regulator ciśnienia jest ustawiony na stałą wartość, której nie można zmienić.
Do przyłączenia odpływu i próbki do analizatora użyć dostarczonej rurki
(6 mm), Y-filtra siatkowego i regulatora ciśnienie. Zobacz
.
Rurka do obiegu próbki przechodząca przez przelotki przyłączające
ma średnicę 6 mm. W innym przypadku do obiegu próbki użyć rurki
1/4 cala przyłączanej do zaworu/Y-filtra siatkowego analizatora.
164 Polski
