TechnischeDaten
Typ S020
Messkammer
Edelstahl
(316L
- 1.4404)
-
-

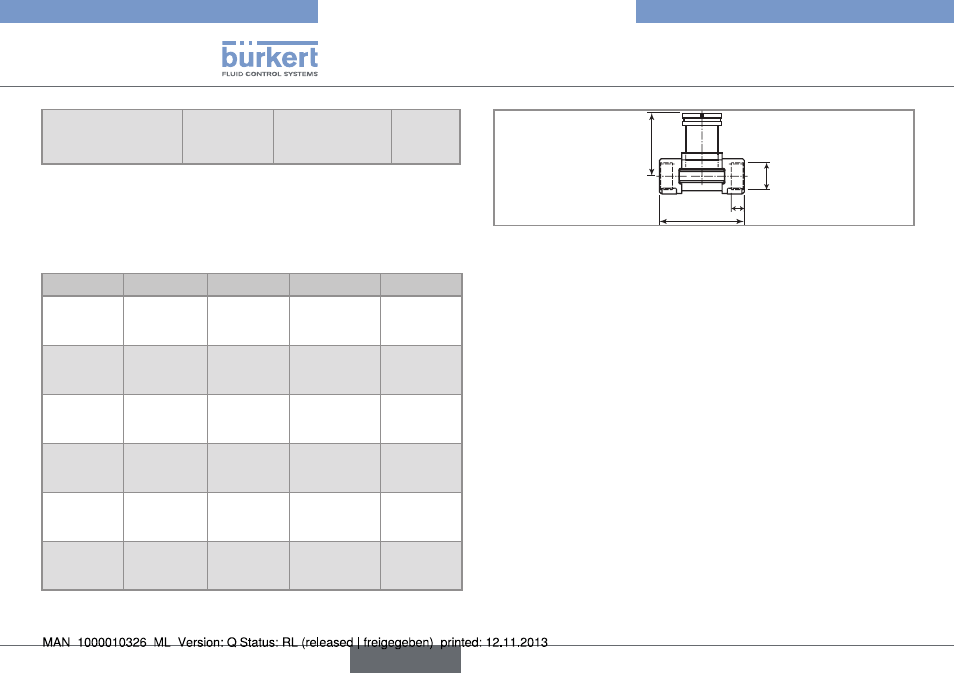

6.3.3. abmessungen der T-Fittings
Tab. 3: Abmessungen des Fittings S020 mit G-, Rc- oder NPT-
Innengewinde-Anschlüssen aus Edelstahl oder Messing,
für Messgeräte mit G2''-Überwurfmutter
Dn [mm]
p [mm]
a [mm]
D [Zoll]
l [mm]
15
80.3
84.0
G 1/2
NPT 1/2
Rc 1/2
16.0
17.0
15.0
20
77.8
94.0
G 3/4
NPT 3/4
Rc 3/4
17.0
18.3
16.3
25
78.0
104.0
G 1
NPT 1
Rc 1
23.5
18.0
18.0
32
81.6
119.0
G 1 1/4
NPT 1 1/4
Rc 1 1/4
23.5
21.0
21.0
40
85.4
129.0
G 1 1/2
NPT 1 1/2
Rc 1 1/2
23.5
20.0
19.0
50
91.5
148.5
G 2
NPT 2
Rc 2
27.5
24.0
24.0
A
L
D
P
