30
Installationetmiseenservice
Type S020
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
-20 0 +20 +40 +60 +80 +100 +120
PVDF (PN10)
PVC (PN10)
PP (PN10)
T (°C)
P (bar)
PVC + PP
PVDF
+150
DN100 pour appareil de
mesure à raccordement clamp
(PN10)
Métal
(PN16) 1)
1) Sauf DN100 pour appareil de mesure à raccordement clamp

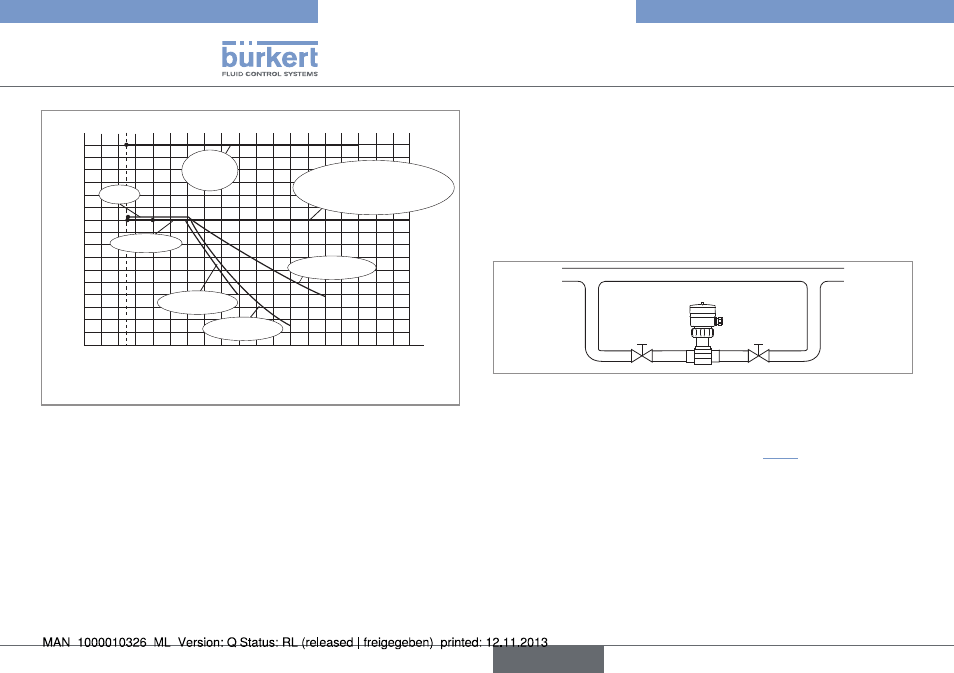

Fig. 5 : Courbes de dépendance température - pression du fluide,
des raccords en T utilisés seuls
7.2. installation sur la canalisation
7.2.1. recommandations d'installation du
raccord S020 sur la conduite
→
Pour la mesure du pH ou du potentiel d’oxydo-réduction, installer
une dérivation en forme de «U» afin d’éviter le déssèchement de
l’électrode et de permettre l'étalonnage sans stopper le process.
Fig. 6 : Installation du raccord en dérivation
→
Pour la mesure du débit et en fonction de la conception des
conduites, respecter les distances préconisées dans la norme
EN ISO 5167-1 dont les schémas de la Fig. 7 sont extraits.
