34
Installationetmiseenservice
Type S020
7.2.4. installation d’un manchon à souder
avec courbure, pour appareil de
mesure avec écrou g2"
ø 28 mm
→
Percer un trou de 28 mm
de diamètre dans la
conduite.
Détrompeur
interne
Détrompeurs
externes
α
α
→
Orienter le détrompeur
interne oblong face au
fluide
→
Aligner 2 des 4 détrom-
peurs externes (a < 3°)
avec l’axe de la conduite.
Soudure
→
Souder sur toute la
circonférence du
manchon à souder avec
courbure.

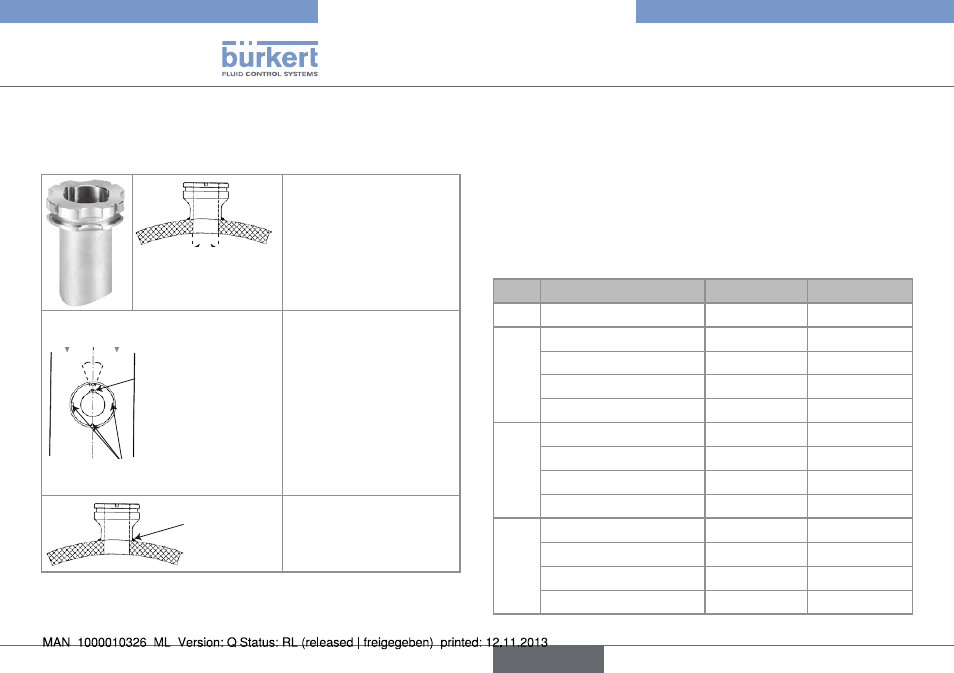

Fig. 12 : Installation d’un manchon à souder avec courbure, en
métal
7.2.5. installation d'un manchon à souder
pour appareil de mesure avec
raccordement clamp
Le manchon à souder peut être installé :
• soit sur un raccord en T sans manchette monté sur l'installation,
• soit sur une conduite à extruder pour former un T sans manchette.
→
Respecter les dimensions suivantes pour percer-extruder la
conduite :
DN
Norme
H
D
32
ISO4200
38.4
40
SMS 3008
3.0
35.6
BS 4828/ASME BPE
2.5
34.8
DIN 11850 série 2
3.0
38
ISO4200
38.4
50
SMS 3008
3.0
35.6
BS 4828/ASME BPE
2.5
34.8
DIN 11850 série 2
3.5
38
ISO4200
38.4
65
SMS 3008
3.0
35.6
BS 4828/ASME BPE
4.0
34.8
DIN 11850 série 2
4.0
38
ISO4200
38.4
