18
Caractéristiquestechniques
Type S020

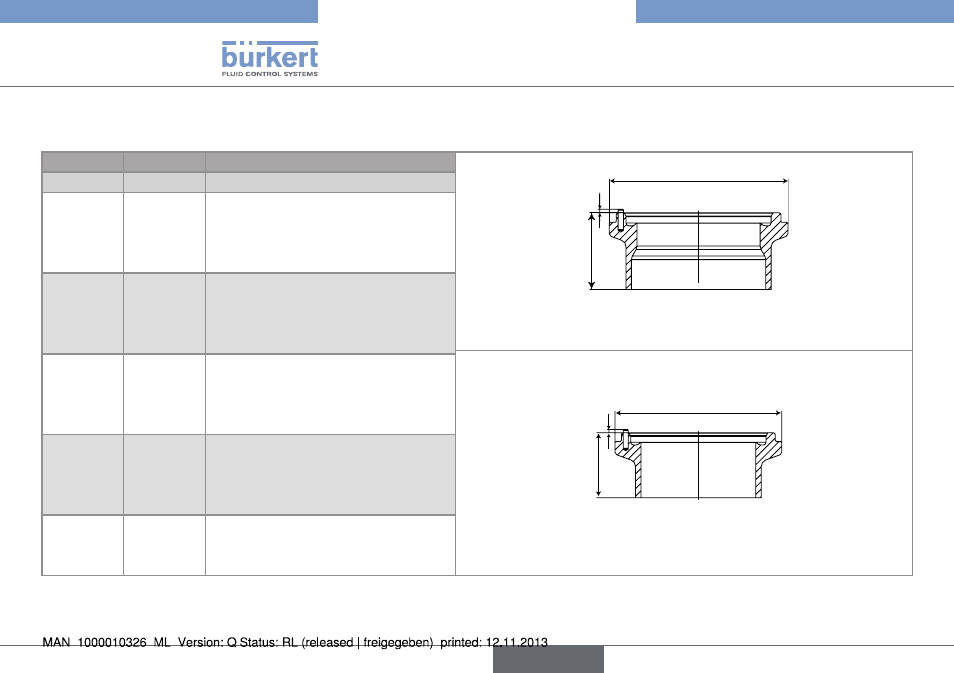

Tab. 14 : Dimensions des manchons à souder selon EN ISO 1127 / ISO 4200, SMS 3008, BS 4825/ASME BPE, ou DIN 11850 Série 2,
pour appareils de mesure avec raccordement clamp
dn [mm] h [mm] norme
1
H
Ø 50,5
Manchon à souder selon les normes SMS 3008, DIN 11850 Série 2 et
ISO 4002
32 - ISO 4200
40 21.7 SMS 3008
23.7 BS 4825/ASME BPE
- DIN 11850 Série 2
- ISO 4200
50 21.7 SMS 3008
23.7 BS 4825/ASME BPE
- DIN 11850 Série 2
- ISO 4200
Ø 50.5
H
1
Manchon à souder selon la norme BS 4825/ASME BPE
65 19.7 SMS 3008
19.7 BS 4825/ASME BPE
- DIN 11850 Série 2
- ISO 4200
80 19.7 SMS 3008
19.7 BS 4825/ASME BPE
- DIN 11850 Série 2
- ISO 4200
100 19.7 SMS 3008
19.7 BS 4825/ASME BPE
19.7 DIN 11850 Série 2
français
