86
Inbetriebnahme
Typ 8792, 8793
15.5 Elektrischer Anschluss DeviceNet
Für den Betrieb des Gerätes muss unbedingt angeschlossen
werden:
→
X1 - Rundstecker M12, 8-polig
(Betriebsspannung siehe „Tab. 18“) und
→
X3 - Rundstecker M12, 5-polig
(DeviceNet siehe „Tab. 23“).
15.5.1 X3 - Rundstecker M12, 5-polig -
Bus-Anschluss

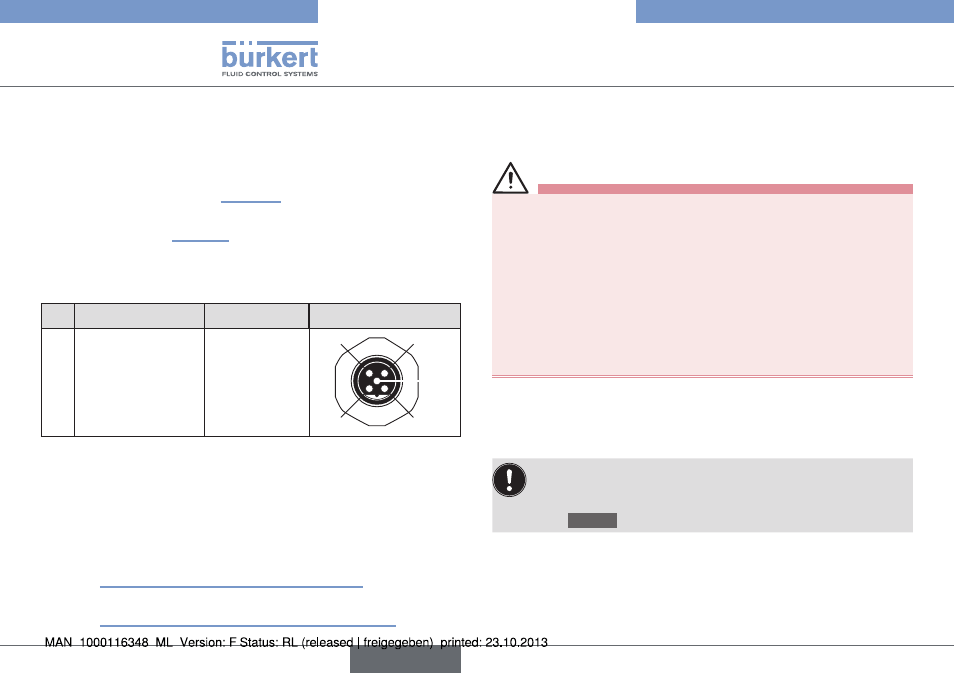

Pin Signal Farbe Belegung
1 Schirm nicht belegt
2
3 4
1
5
2 V+ nicht belegt
3 V– nicht belegt
4 CAN H weiß
5 CAN L blau
Tab. 23: Pin-Belegung DeviceNet; X3 - Buchse/Rundstecker M12, 5-polig
- Bus-Anschluss
Nach Anlegen der Betriebsspannung ist der Typ 8792/8793 in
Betrieb.
→
Nun die erforderlichen Grundeinstellungen vornehmen:
Positioner:
siehe „16.2.1 Festlegen der Grundeinstellungen“
Prozessregler:
siehe „16.3.1 Grundeinstellungen des Prozessreglers“
16 INBETRIEBNAHME
16.1 Sicherheitshinweise
WARNUNG!
Verletzungsgefahr bei unsachgemäßem Betrieb!
Nicht sachgemäßer Betrieb kann zu Verletzungen, sowie Schäden
am Gerät und seiner Umgebung führen.
▶ Vor der Inbetriebnahme muss gewährleistet sein, dass der Inhalt
der Bedienungsanleitung dem Bedienungspersonal bekannt ist
und vollständig verstanden wurde.
▶ Die Sicherheitshinweise und die bestimmungsgemäße Verwen-
dung müssen beachtet werden.
▶ Nur ausreichend geschultes Personal darf die Anlage/das Gerät
in Betrieb nehmen.
16.2 Inbetriebnahme Typ 8792
16.2.1 Festlegen der Grundeinstellungen
Die Grundeinstellungen werden in der Einstellebene vorge-
nommen.
Zum Wechsel von der Prozess- in die Einstellebene die
Taste
MENU ca. 3 Sekunden drücken.
Folgende Grundeinstellungen müssen Sie zur Inbetriebnahme
vornehmen:
• Einstellung des Eingangssignals (
INPUT)
• Automatische Anpassung des Positioners ( X.TUNE)
deutsch
