54
Technische Daten
Typ 8792, 8793

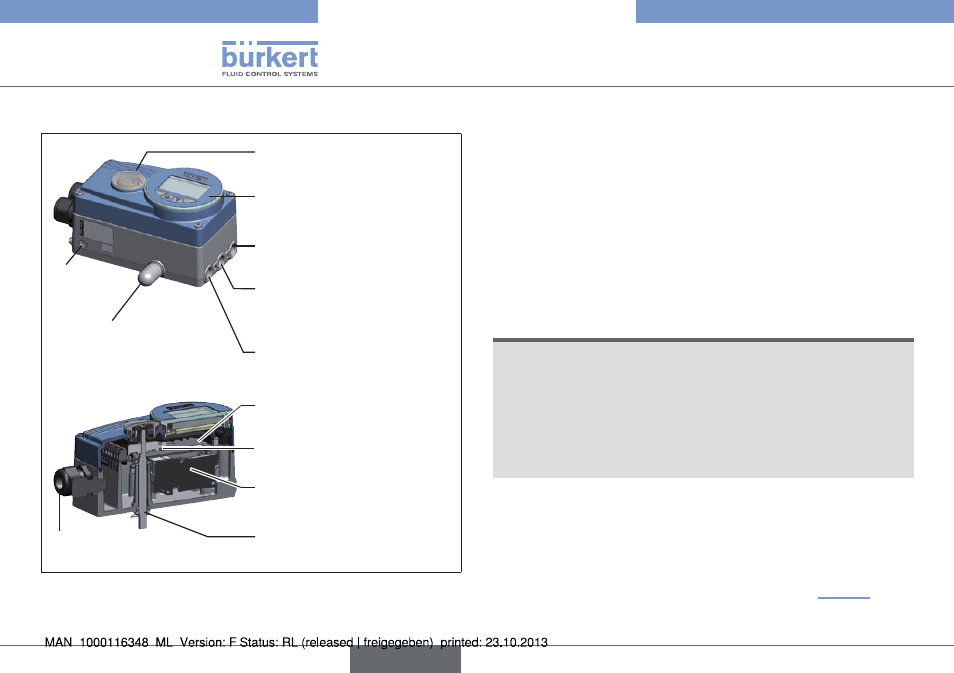

6.3 Aufbau des Gerätes
Mechanische
Stellungsanzeige
Bedienmodul mit
Display und Tasten
Arbeitsanschluss 2
(Anschluss: A2)
Druckversorgungsanschluss
1,4 ... 7 bar
(Anschluss: P)
Arbeitsanschluss 1
(Anschluss: A1)
Entlüftungsanschluss/
Entlüftungsfilter
Interner Wegaufnehmer
Welle für Wegaufnehmer
Kabeldurchführung
Elektronikmodul
Stellsystem
Überdruck-
ventil
Bild 1: Aufbau Typ 8792/8793
7 TECHNISCHE DATEN
7.1 Konformität
Der Typen 8792/8793 ist konform zu den EG-Richtlinien entsprechend
der Konformitätserklärung.
7.2 Normen
Die angewandten Normen, mit denen die Konformität mit den EG-Richt-
linien nachgewiesen wird, sind in der EG-Baumusterprüfbescheinigung
und/oder der EG-Konformitätserklärung nachzulesen.
7.3 Betriebsbedingungen
HINWEIS!
Beim Einsatz im Außenbereich kann das Gerät durch Sonnen-
einstrahlung und Temperaturschwankungen belastet werden,
die Fehlfunktionen oder Undichtheiten bewirken können!
• Das Gerät bei Einsatz im Außenbereich nicht ungeschützt den
Witterungsverhältnissen aussetzen.
• Darauf achten, dass die zulässige Umgebungstemperatur nicht
über- oder unterschritten wird.
Umgebungstemperatur: 0 ... +60 °C
Schutzart: IP 65 / IP 67* nach EN 60529 (nur bei korrekt ange-
schlossenem Kabel bzw. Stecker und Buchsen)
* Bei Einsatz des Gerätes unter IP 67 Bedingungen,
muss der Entlüftungsfilter entfernt und die Abluft in den
trockenen Bereich geführt werden (siehe „Bild 1“).
