2-3.「RAID1」について

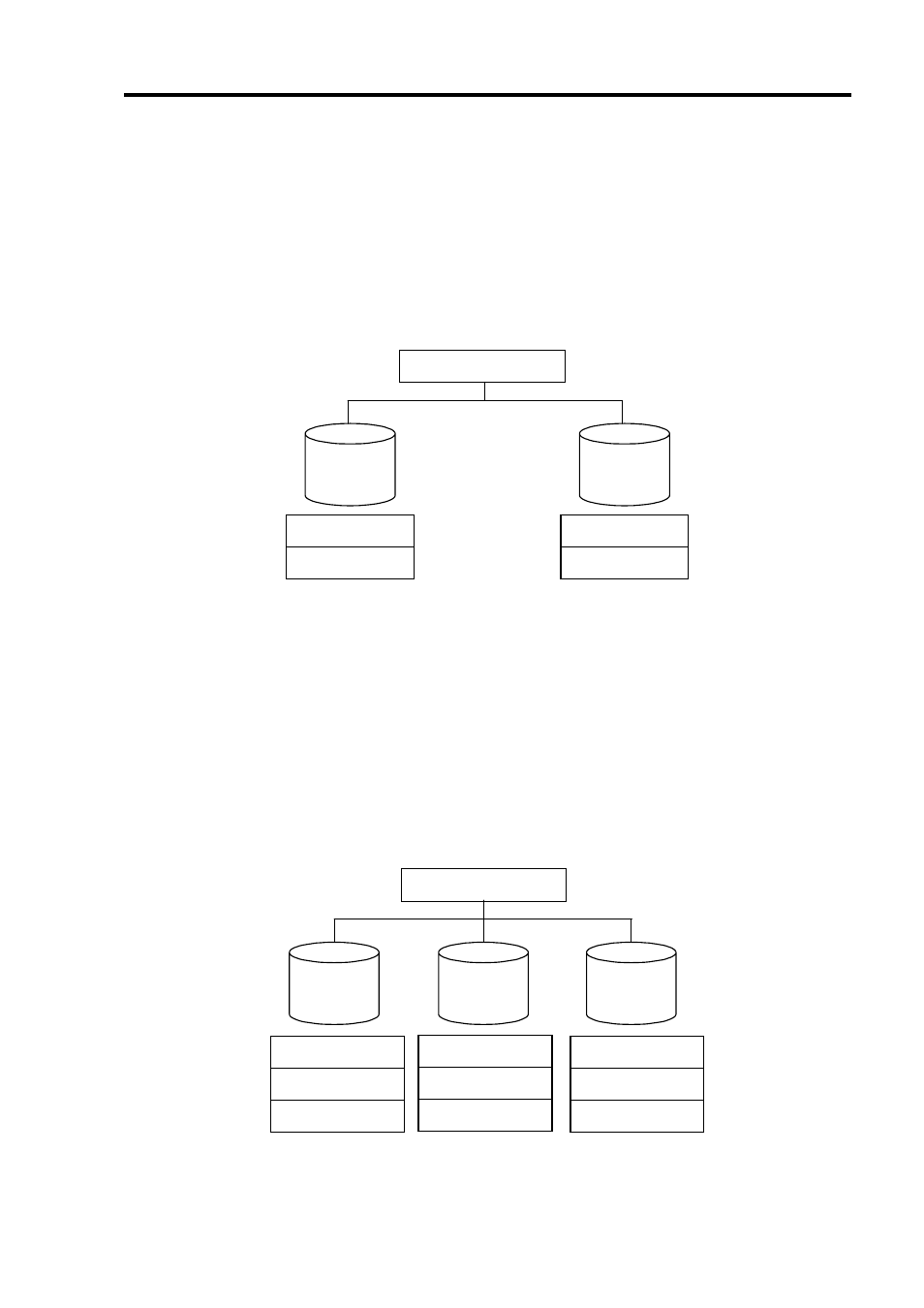

1 つの HDD に対してもう 1 つの HDD へ同じデータを記録する方式です。この方式を「ミ
ラーリング」と呼びます。

1 台の HDD にデータを記録するとき同時に別の HDD に同じデータが記録されます。一方

HDD が故障したときに同じ内容が記録されているもう一方の HDD を代わりとして使

用することができるため、システムをダウンすることなく運用できます。

アレイコントローラ

Disk 1

Disk 2

ストライプ

1

ストライプ

2

ストライプ

1

ストライプ

2

2-4.「RAID5」について

RAID0 と同様に、データを各 HDD へ「ストライピング」方式で分散して記録しますが、
そのときパリティ

(冗長データ)も各 HDD へ分散して記録します。この方式を「分散パリ

ティ付きストライピング」と呼びます。

データをストライプ

(x)、ストライプ(x+1)、そしてストライプ(x)とストライプ(x+1)から生

成されたパリティ

(x, x+1)というように記録します。そのためパリティとして割り当てられ

る容量の合計は、ちょうど

HDD1 台分の容量になります。ロジカルドライブを構成する

HDD のうち、いずれかの 1 台が故障しても問題なくデータが使用できます。

アレイコントローラ

Disk 1

Disk 2

Disk 3

ストライプ

2

パリティ

(3, 4)

ストライプ

5

パリティ

(1, 2)

ストライプ

3

ストライプ

6

ストライプ

1

ストライプ

4

パリティ

(5, 6)
