6

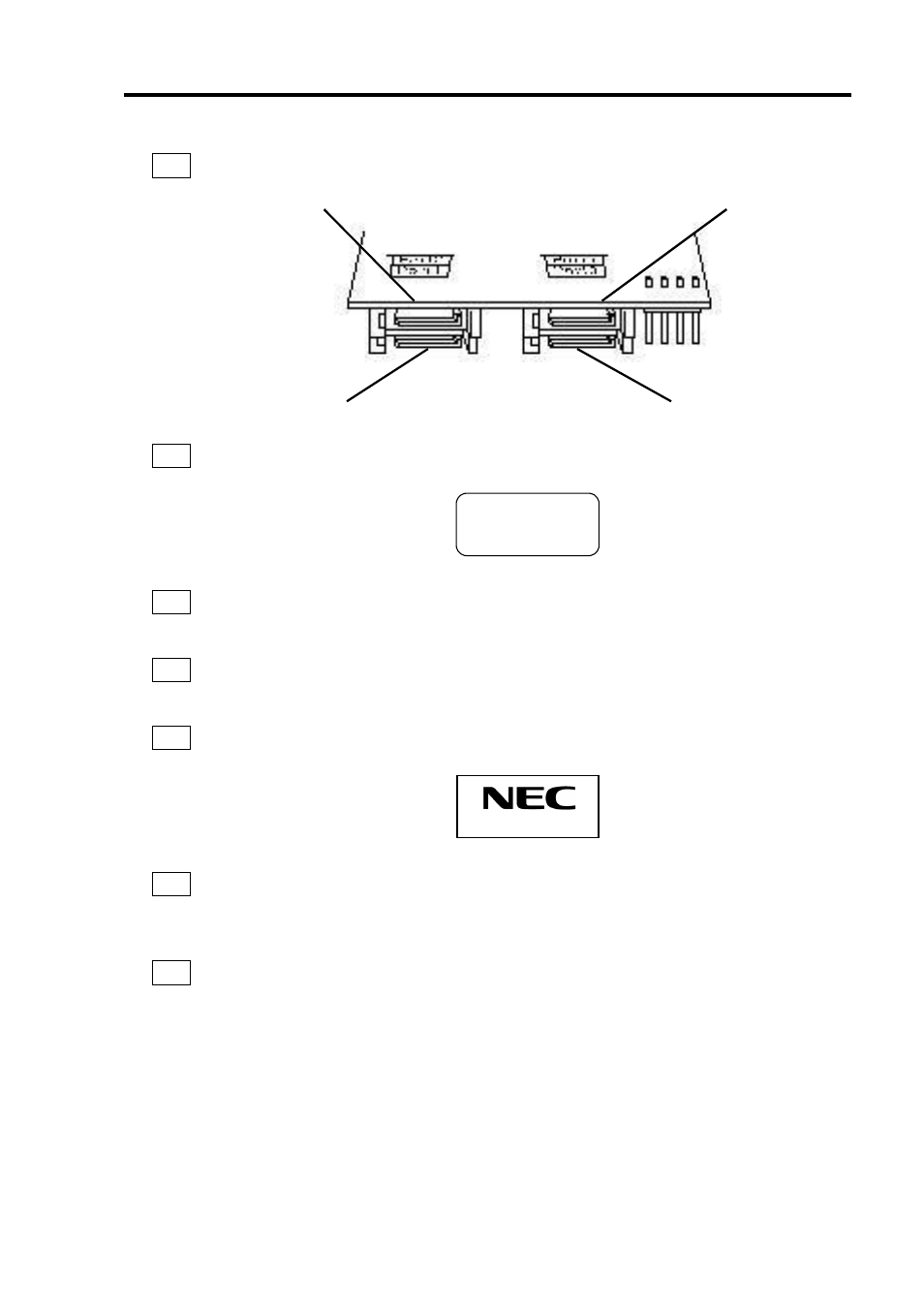

1 チャネル 1～4(Port 1～4)
SATA デバイス機器を接続するためのコネクタです。
チャネル 2 チャネル 4
チャネル 3 チャネル 1
2 HW ラベル
本製品の管理レビジョンを表示しているラベルです。
REV
XXX
3 増設バッテリ用コネクタ
N8103-93 増設バッテリ(SATA)を接続するためのコネクタです。
4 I2C コネクタ
I2C ケーブルを接続するコネクタです。
5 N コードラベル
本製品のＮコードを表示しています。
N8103-89
6 HDD LED コネクタ
本体装置の DISK ACCESS ランプを点灯させるために、本体装置のマザーボードと接続
します。
7 PCI コネクタ
本体装置の PCI スロットに接続するコネクタです。
