1-3.ロジカルドライブ(Logical Drive)

ロジカルドライブは複数の

HDD のグループを表すもので、OS からは物理ドライブとして

認識されます。本製品の設定可能なロジカルドライブの数は、

HDD を 4 台実装した場合で

最大

8 個になります。

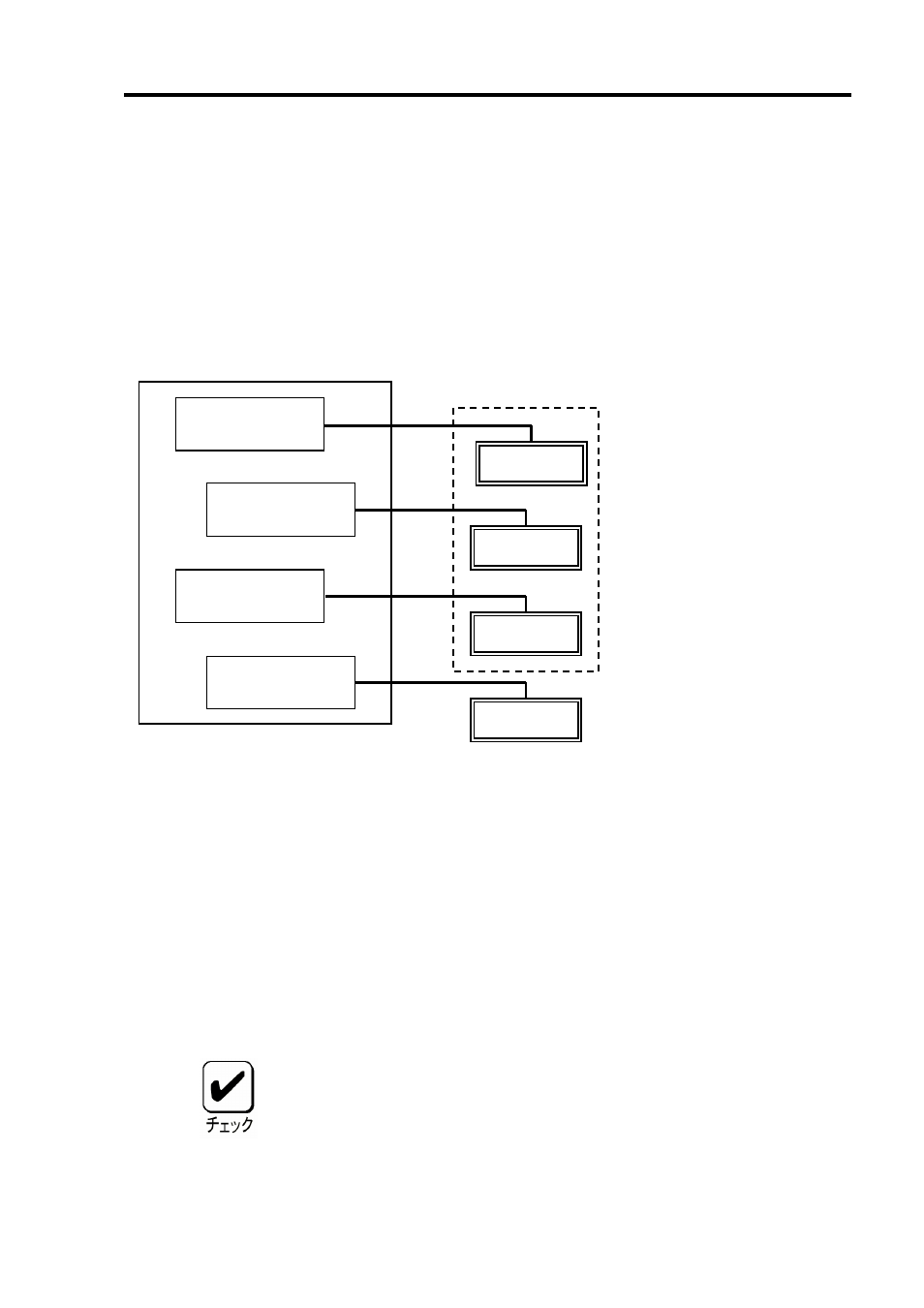

次の図は本製品

(ディスクアレイコントローラ)に HDD を 4 台接続し、3 台でロジカルドラ

イブを作成、残りの

1 台をホットスペアディスクに設定した構成例です。

LD x-x : ロジカルドライブに割り

当てられた

HDD

Spare :

ホットスペアディスク

Spare

LD 1-3

LD 1-1

LD 1-2

ディスクアレイコントローラ

ロジカルドライブ1

チャネル1

(Port 1)

チャネル

3

(Port 3)

チャネル

2

(Port 2)

チャネル

4

(Port 4)

1-4.パリティ(Parity)

冗長データのことです。複数台の

HDD のデータから 1 セットの冗長データを生成します。

生成された冗長データは、

HDD が故障したときにデータの復旧のために使用されます。

1-5.ホットスワップ

システムの稼働中に

HDD の脱着(交換)を手動で行うことができる機能をホットスワップ

といいます。

本製品でホットスワップを行うためには、増設用

HDD ケージを接続する必

要があります。
