5-2.ブラケットの選択・取り付け

本製品はフルハイト

PCI ブラケットが取り付けられています。ロープロファイルに対応し

PCI スロットに本製品を取り付ける場合は、添付のロープロファイル PCI ブラケットに

交換する必要があります。

1.

フルハイト

PCI ブラケットと本製品を固定しているネジ(2 本)を取り外します

2.

フルハイト

PCI ブラケットを取り外します。

3.

ロープロファイル

PCI ブラケットを取り付けます。

4.

ロープロファイル

PCI ブラケットを手順 1 で取り外したネジ(2 本)で固定します。

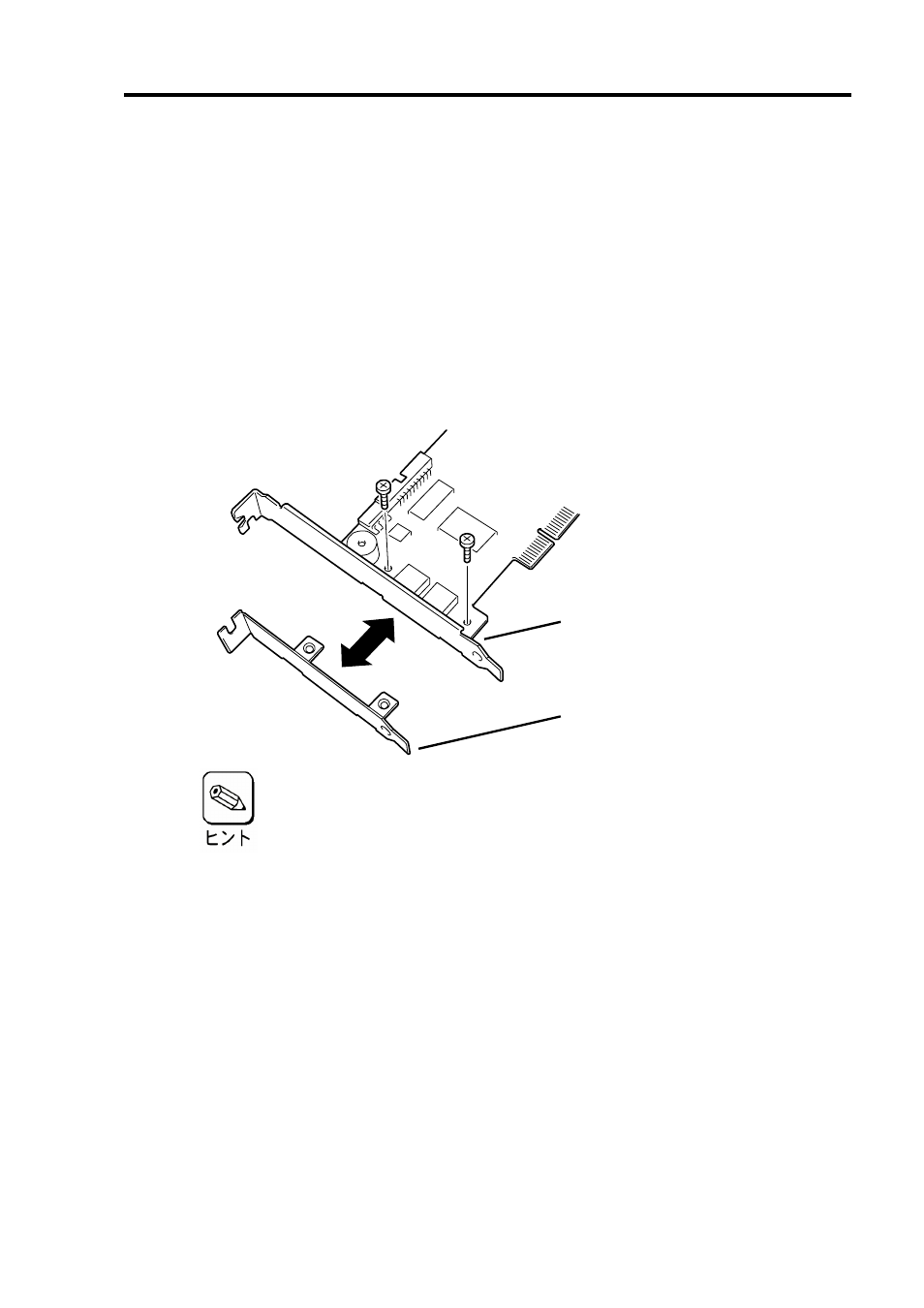

フルハイト

PCI ブラケット

ロープロファイル

PCI ブラケット

ロープロファイル

PCIブラケットからフルハイトPCIブラケットに取り替え

る時も同じ手順です。
