Rolleinheit AW-RL400
42 (G)
DEUTSCH

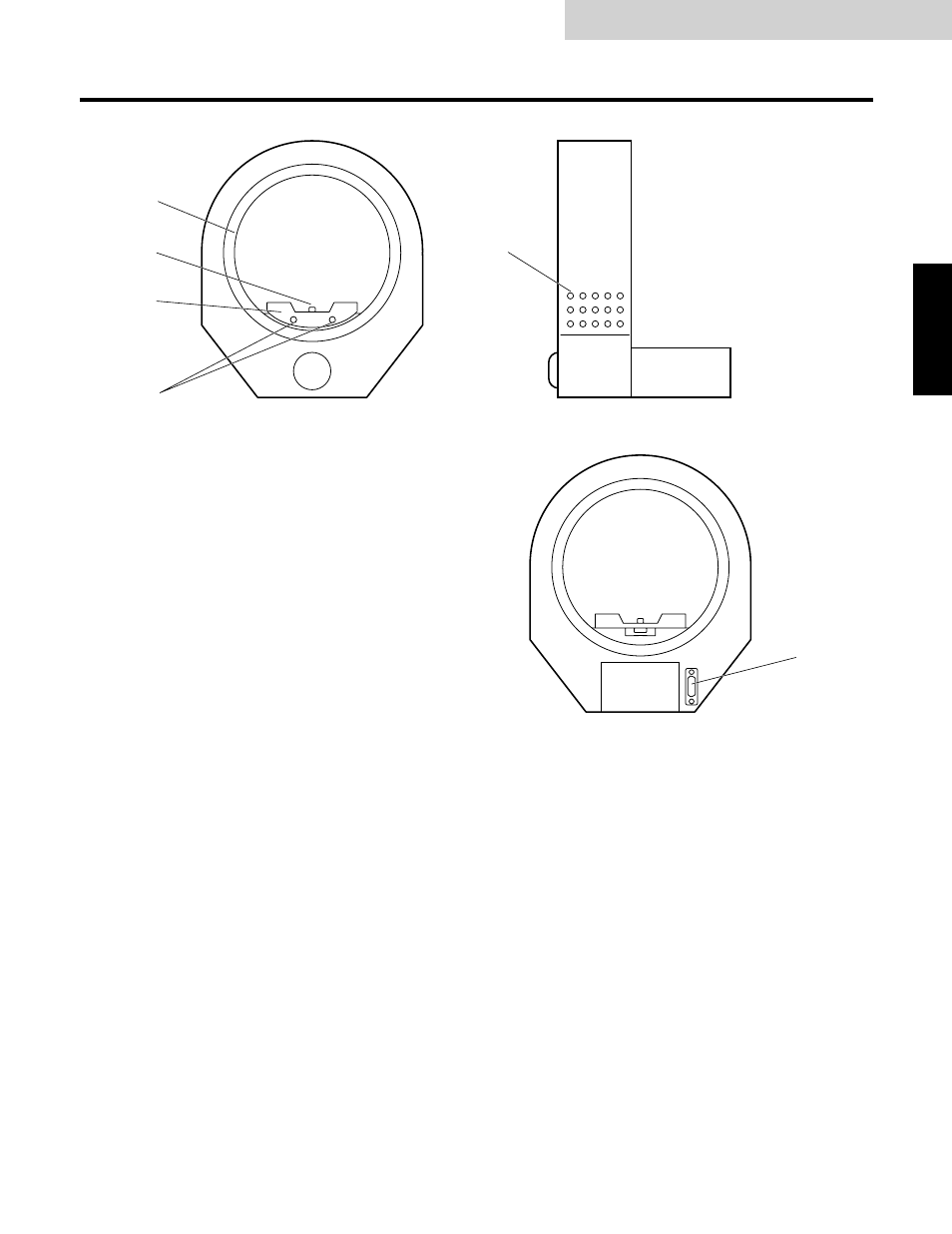

Teile und ihre Funktionen
1 Drehring
2 Kamerabefestigungsschraube (U1/4”-20UNC)
Nach der Montage muss die Kamera mit dieser Schraube
einwandfrei gesichert werden.
3 Kameramontageplatte
Befestigen Sie die Kamera mit den
Kamerabefestigungsschrauben auf dieser Platte.
4 Kameramontageplatten-Ankerschrauben
Die Kameramontageplatte muss nach der Montage der
Kamera mit diesen Schrauben fest mit der Rolleinheit
verankert werden.
5 Rolleinheit-Ankerschraubenlöcher
Mit Hilfe dieser Löcher wird die Rolleinheit am Dreharm
des Schwenk-/Neigekopfes befestigt.
6 Schwenk-/Neigekopf-Anschluss
Verbinden Sie diesen Anschluss über das mitgelieferte
Schwenk-/Neigekopf-Verbindungskabel mit dem
Anschluss OPTION am Schwenk-/Neigekopf.
