Cabezal de panorámica/inclinación
para interiores AW-PH400
16 (S)
ESPA
Ñ
OL
Instalación
(Asegúrese de pedir a su concesionario que le instale la unidad.)

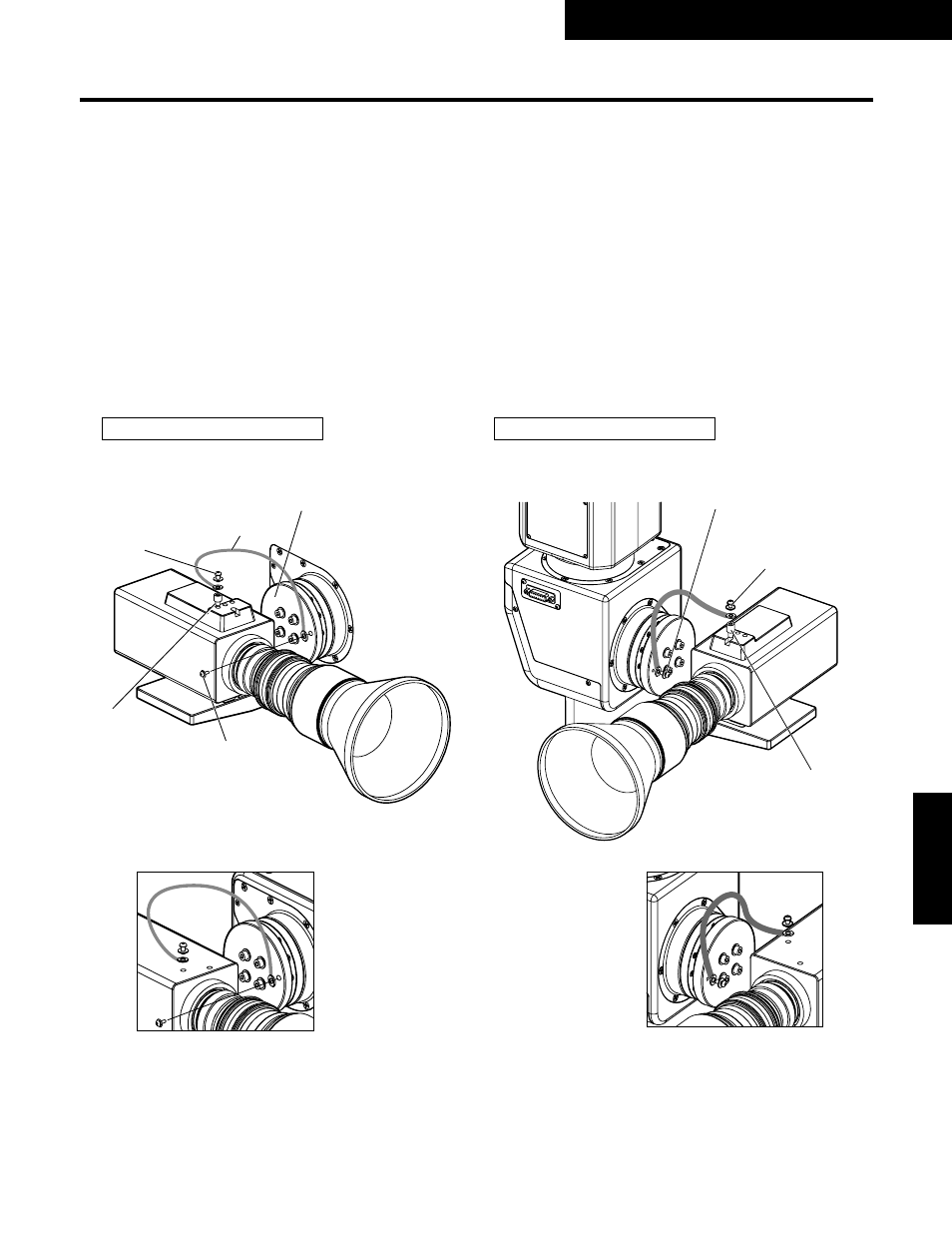

$ Colocación de la cadena
Cuando monte la cámara AW-E750
1 Utilice el tornillo de montaje de la cadena (M4 ! 8 mm con arandela plana y arandela de resorte) para colocar un extremo de
la cadena en el brazo del cabezal de panorámica/inclinación.
2 Monte el espaciador de montaje en el panel superior de la cámara.
3 Utilice el tornillo de montaje de la cadena (M4 ! 6 mm con arandela plana y arandela de resorte) para colocar el otro extremo
de la cadena en el agujero roscado del espaciador de montaje.
Cuando monte la cámara AW-E350 o AW-E650
1 Utilice el tornillo de montaje de la cadena (M4 ! 8 mm con arandela plana y arandela de resorte) para colocar un extremo de
la cadena en el brazo del cabezal de panorámica/inclinación.
2 Utilice el tornillo de montaje de la cadena (M4 ! 6 mm con arandela plana y arandela de resorte) para colocar el otro extremo
de la cadena en el agujero roscado del panel superior de la cámara.
❈ Asegúrese de apretar firmemente el espaciador de montaje y los tornillos utilizando una herramienta como, por ejemplo, un
destornillador.
Instalación independiente Instalación en el techo
≥ Cámara: AW-E750 ≥ Cámara: AW-E750
≥ Cámara: AW-E650, AW-E350 ≥ Cámara: AW-E650, AW-E350
Tornillo de montaje de
la cadena M4
! 6 mm
con arandela plana y
arandela de resorte
Tornillo de montaje de la cadena
M4
! 6 mm con arandela plana y
arandela de resorte
Tornillo de montaje de
la cadena M4
! 8 mm
con arandela plana y
arandela de resorte
Tornillo de montaje de la cadena
M4
! 8 mm con arandela plana y
arandela de resorte
Espaciador de
montaje
(suministrado
con la AW-E750)
Espaciador de montaje
(suministrado con la
AW-E750)
Cadena
Brazo
