1 Panel giratorio
El panel giratorio gira en sentido horizontal.
2 Pedestal
3 Interruptor POWER ON/OFF
Cuando se pone en ON se conecta la alimentación;
cuando se pone en OFF, la alimentación se desconecta.
4 Entrada de CA 100 [AC IN]
(entrada de CA de 3 puntos)
Conecte el cable de alimentación suministrado en esta
entrada.
5 Tornillos de montaje de la base de montaje de la
cámara
Tornillos de cabeza hueca hexagonal M5 ! 20 mm,
arandelas planas M5 (3 de cada suministrados)
Estas piezas se utilizan para asegurar la base de
montaje de la cámara al brazo giratorio.
6 Luz indicadora (suministrada)
Se enciende en rojo mediante las señales seleccionadas.
7 Tornillos de montaje del brazo giratorio
Tornillos de cabeza hueca hexagonal M5 ! 20 mm,
arandelas planas M5 (4 de cada suministrados)
Estas piezas se utilizan para asegurar el brazo giratorio
al cabezal giratorio.
8 Brazo giratorio
Este brazo gira en sentido vertical.
9 Base de montaje de la cámara
Monte la cámara convertible en esta base.
: Agujeros de montaje del cabezal de
panorámica/inclinación
Estos cuatro agujeros se utilizan cuando se instala el
cabezal de panorámica/inclinación.
; Panel Inferior
< Conector PROMPTER
El apuntador se conecta a este conector.
La máxima corriente que se puede suministrar desde el
zócalo DC 12V OUT es 2 A.
Cuando se conecte el indicador, la velocidad del cabezal
de panorámica/inclinación se reducirá un tercio
aproximadamente.
Cabezal de panorámica/inclinación
para interiores AW-PH400
7 (S)

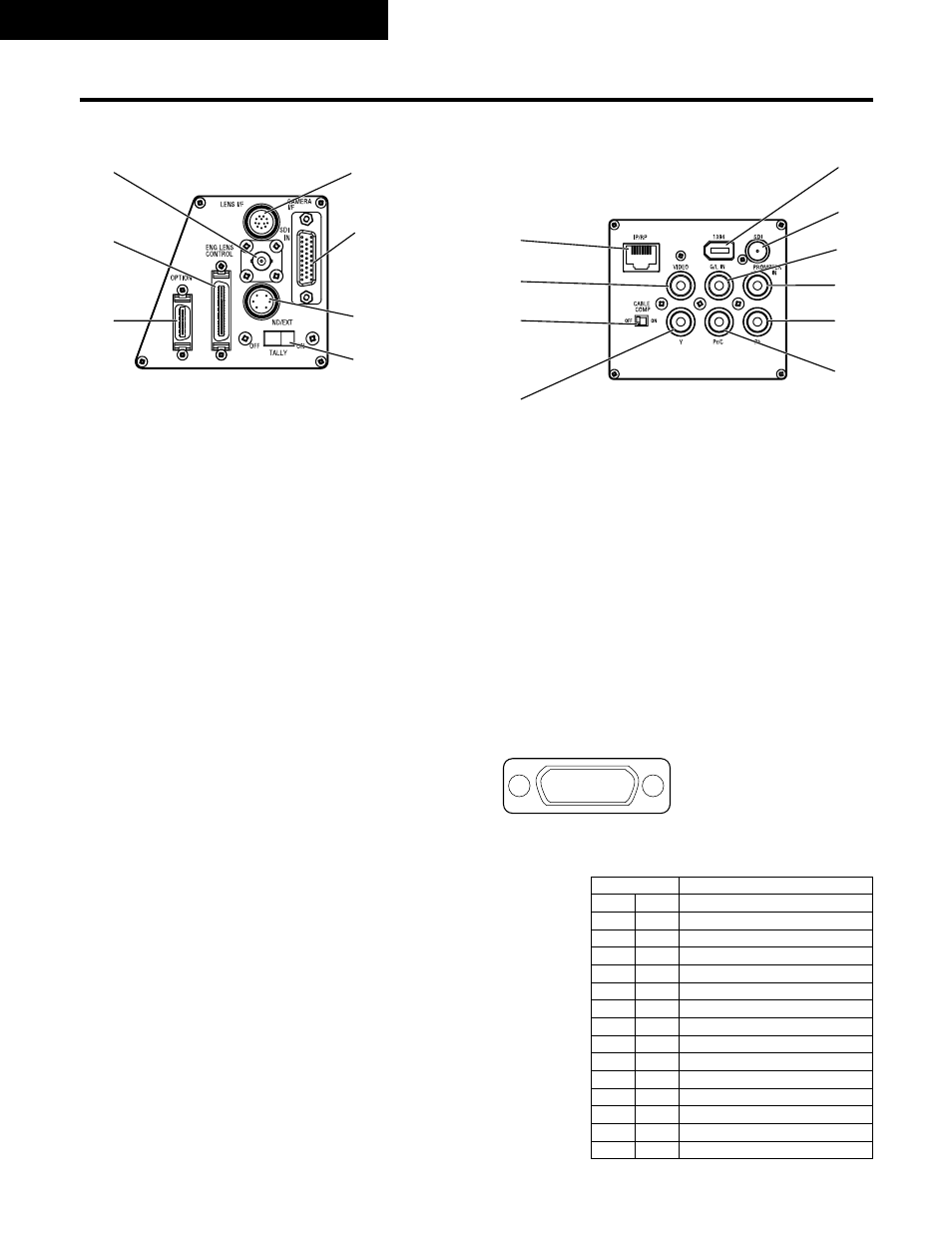

Partes y sus funciones
C
D
A
@
B
G
H
I
J
K
L
M
N
O
P
E
F
N.° de contacto Nombre de señal
1 – – –
9 PROMPTER VIDEO GND
2 PROMPTER VIDEO
10 – – –
3 – – –
11 – – –
4 DC 12V OUT
12 GND
5 – – –
13 – – –
6 – – –
14 DETECT
7 – – –
15 GND
8 – – –
87654321
?>=<;:9
Disposición de contactos
según se mira hacia el
conector del apuntador.
Panel de conectores del
cabezal giratorio
Panel de conectores del pedestal
