Contrôleur de tête panoramique AW-RP400
32 (F)
FRAN
Ç
AIS
Exemple de montage en rack
$ Remplacement du commutateur de zoom

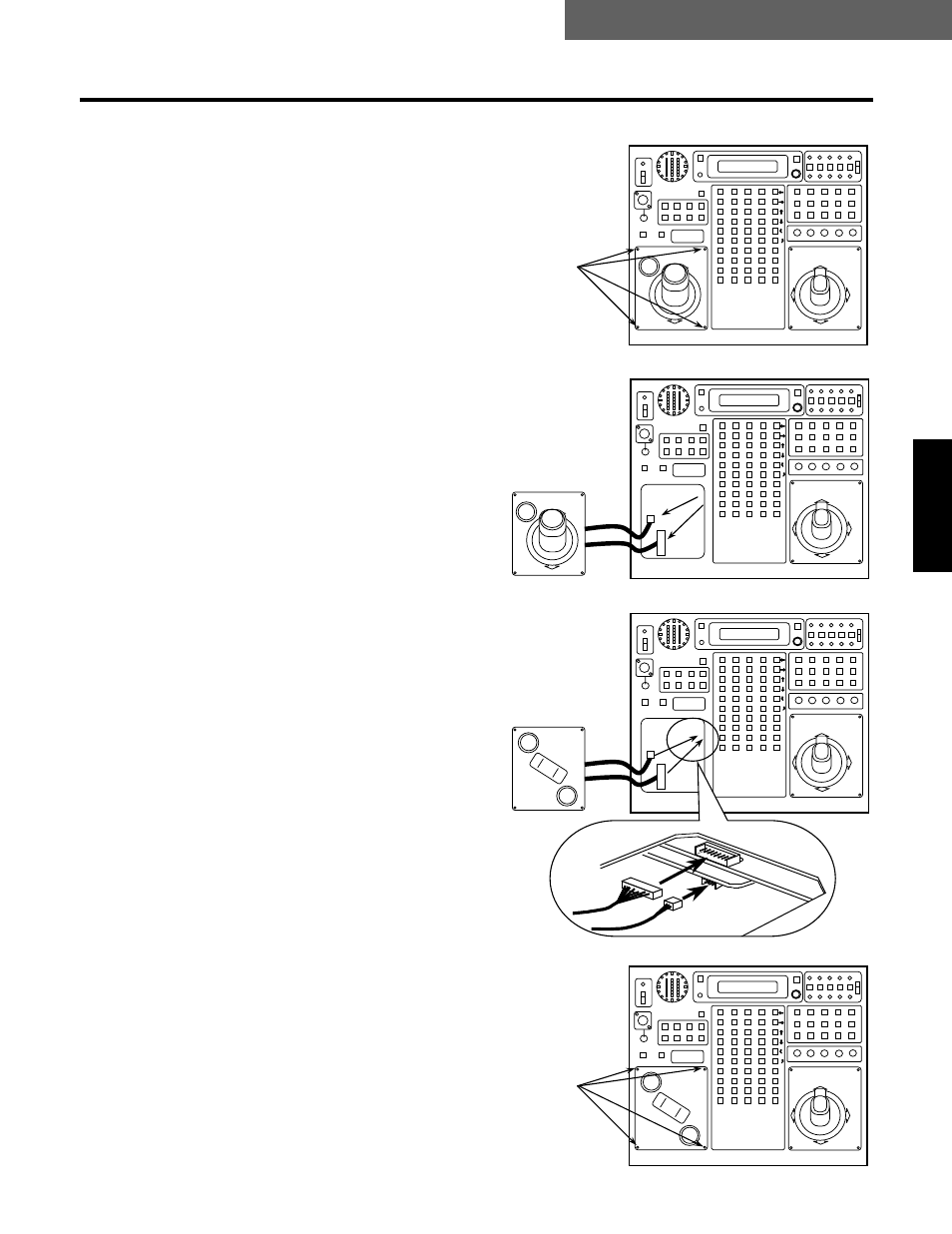

1 Retirer les quatre vis de fixation du levier de zoom.
2 Sortir le levier de zoom, débrancher les deux câbles de la
carte de circuits interne, et retirer le levier de zoom.
3 Brancher les deux câbles qui partent du levier de zoom
dans les connecteurs de la carte de circuits interne.
4 Fixer le commutateur de zoom à l’aide des quatre vis.
Vis ! 4
Vis ! 4
