Unidad de rodamiento AW-RL400
42 (S)
ESPA
Ñ
OL

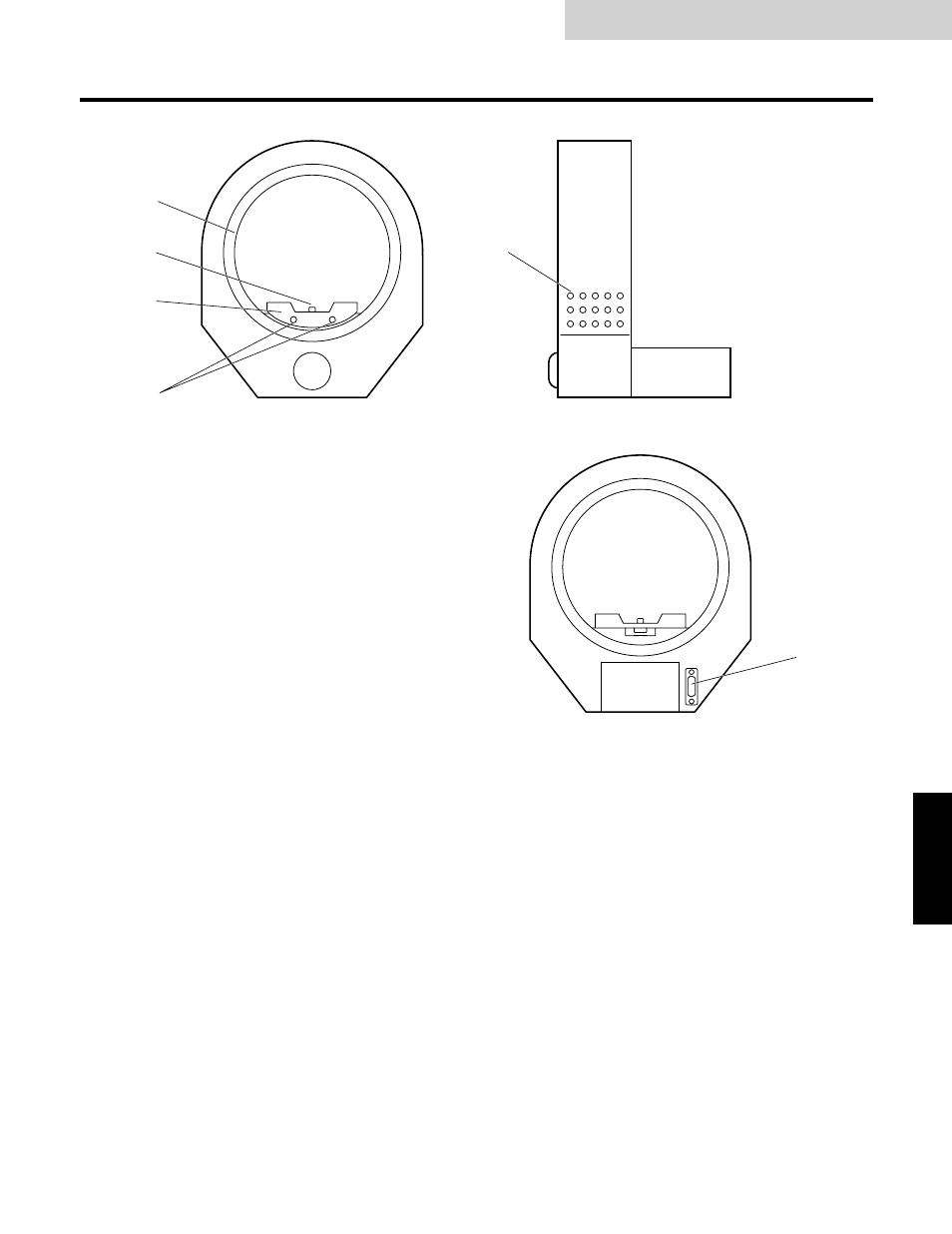

Partes y sus funciones
1 Anillo giratorio
2 Tornillo de montaje de la cámara (U1/4”-20UNC)
Después de montar la cámara, asegúrela firmemente
utilizando este tornillo.
3 Placa de montaje de la cámara
Monte la cámara en esta placa utilizando los tornillos de
montaje de la cámara.
4 Tornillos de anclaje de la placa de montaje de la
cámara
Después de montar la cámara en la placa de montaje de
la cámara, fíjela a la unidad de giro con estos tornillos.
5 Agujeros para tornillos de anclaje de la unidad
de giro
Aquí es donde la unidad de giro se asegura al brazo de
giro del cabezal de panorámica/inclinación.
6 Conector de cabezal de panorámica/inclinación
Conecte este conector al conector OPTION del cabezal
de panorámica/inclinación utilizando el cable de conexión
de cabezal de panorámica/inclinación suministrado.
1
5
6
2
3
4
