Testa di panoramica
orizzontale/verticale interna AW-PH400
13 ( I )
Installazione
(Chiedere al rivenditore di installare l’unità.)
$
Cambiamento della posizione di montaggio del pannello connettori piedistallo
Se necessario, la posizione in cui è montato il pannello connettori piedistallo può essere spostata sul lato opposto dell’unità.
1
Togliere le quattro viti del pannello connettori piedistallo e tirar fuori il pannello connettori piedistallo.
2
Staccare tutti i sei connettori della scheda dei circuiti stampati sulla parte posteriore del pannello connettori piedistallo.
3
Togliere le quattro viti del pannello cieco laterale e rimuovere il pannello cieco laterale.
4
Spostare il pannello connettori piedistallo sul lato opposto, e ricollegare i connettori della scheda dei circuiti stampati come
prima.
5
Avvitare il pannello connettori piedistallo e il pannello cieco laterale.
≥
La posizione e la direzione di montaggio del pannello connettori testa rotante non possono essere cambiate.

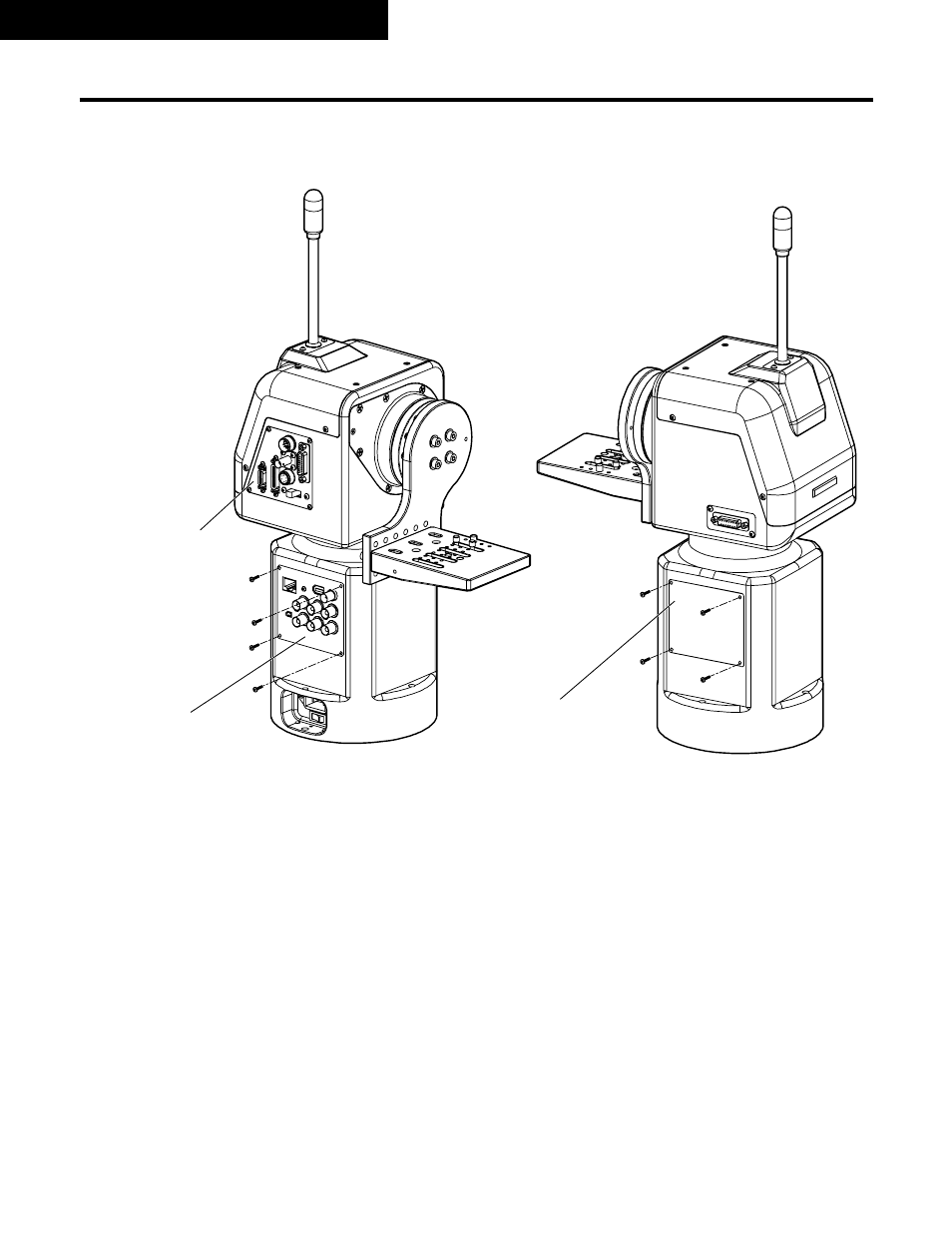

Pannello connettori
piedistallo
Pannello connettori
testa rotante
Pannello cieco laterale
(lato opposto)
