Panasonic AW-RP400E - Manual (Page 238)

Controlador de cabezales de
panorámica/inclinación AW-RP400
21 (S)
Partes y sus funciones
7 Botón IRIS [AUTO/MANU/LOCK]
Utilice este botón para seleccionar el método de ajuste
del iris del objetivo de las cámaras del sistema de
cabezal de panorámica/inclinación actualmente
seleccionado.
Cada vez que lo pulse, el ajuste cambiará en el orden
siguiente: AUTO, MANU y LOCK.
AUTO: La cámara ajusta automáticamente el iris del
objetivo según la intensidad de la luz, y la luz del
botón IRIS se enciende.
MANU: El iris del objetivo se ajusta manualmente
utilizando el dial IRIS. Con este ajuste, la luz del
botón IRIS se apaga.
LOCK: El iris del objetivo se bloquea con el ajuste
establecido manualmente. El iris no se mueve
aunque se gire el dial IRIS (
9 ). En este estado,
la luz del botón IRIS parpadea lentamente.
Estando seleccionado MANU o LOCK, la luz del botón
IRIS empieza a parpadear rápidamente cuando se gira el
dial IRIS: esto indica que el iris del objetivo no puede
controlarse aunque se gire el dial IRIS (
9 ).
≥ El botón IRIS del controlador no funciona cuando la
caja de control remoto WV-CB700A está conectada al
controlador. Seleccione AUTO o MANU utilizando el
botón IRIS [AUTO/MAN] de la WV-CB700A.
8 Ranura SD CARD
Ésta es la ranura donde se inserta la tarjeta de memoria
SD.
Los ajustes del cabezal de panorámica/inclinación y de la
cámara se pueden guardar en esta tarjeta.
9 Dial IRIS
El iris del objetivo se puede ajustar girando este dial
mientras el botón IRIS [AUTO/MANU/LOCK] (
7 ) está en
la posición MANU.
El iris se abre girando el dial hacia la derecha y se cierra
girándolo hacia la izquierda.
≥ El dial IRIS del controlador no funciona cuando la caja
de control remoto WV-CB700A está conectada al
controlador. Ajuste el iris utilizando el control IRIS de la
WV-CB700A.
: Palanca ZOOM/dial FOCUS
Utilice la palanca ZOOM para ajustar el zoom del
objetivo. Los ajustes TELE (telefoto) y WIDE
(granangular) se establecen mediante el sentido en que
se inclina la palanca; la velocidad del zoom se ajuste
mediante el ángulo con el que se inclina la palanca.
El objetivo se enfoca utilizando el dial FOCUS de la parte
superior de la palanca.

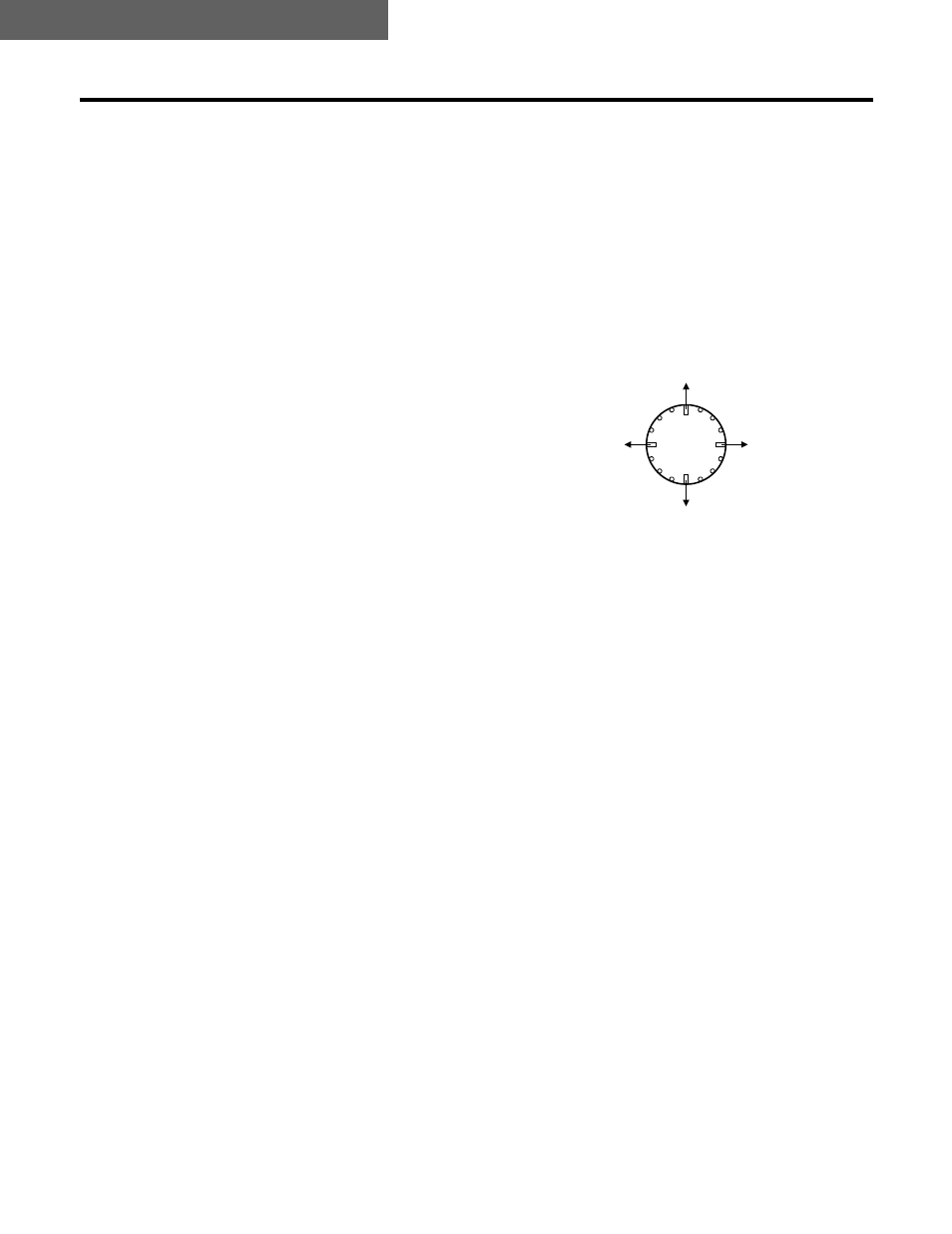

; Indicador PAN
Para visualizar la posición del cabezal de
panorámica/inclinación en el sentido de giro horizontal de
200 grados hacia la derecha o hacia la izquierda se
emplean dieciséis LEDs.
Cuando el cabezal de panorámica/inclinación se gira
hacia la derecha más de 180 grados hasta un máximo de
200 grados, el LED de 180 grados parpadea, y los LEDs
a su izquierda se encienden.
Y a la inversa, cuando el cabezal de
panorámica/inclinación se gira hacia la izquierda más de
180 grados hasta un máximo de 200 grados, el LED de
180 grados parpadea, y los LEDs a su derecha se
encienden.
< Indicador IRIS
La posición del iris del objetivo en el sistema de cabezal
de panorámica/inclinación actualmente seleccionado se
indica mediante una visualización de 6 pasos (CLOSE
>
OPEN).
= Indicador ZOOM
La posición del zoom del objetivo en el sistema de
cabezal de panorámica/inclinación actualmente
seleccionado se indica mediante una visualización de
6 pasos (WIDE
> TELE).
> Indicador FOCUS
La posición del enfoque del objetivo en el sistema de
cabezal de panorámica/inclinación actualmente
seleccionado se indica mediante una visualización de
6 pasos (NEAR
> FAR).
? Conmutadores OPTION [A a H]
Las funciones “NOT USE”, “LAMP”, “DEFROSTER”,
“WIPER”, “HEATER/FAN”, “AF”, “ND”, “OPTION” y
“EXTENDER” se pueden asignar a los conmutadores
OPTION A a H mediante los ajustes de menús.
@ Botón HOME
Pulse este botón para mover el cabezal de
panorámica/inclinación y la unidad de giro a la posición
inicial.
A CD CONTRAST control
Utilice este control para ajustar el contraste del panel
LCD.
0 o
180° hacia la izquierda o hacia la derecha
90° hacia la izquierda 90° hacia la derecha
