1 Tête rotative
Elle tourne en sens horizontal.
2 Pied
3 Interrupteur de mise sous/hors tension
(POWER ON/OFF)
Sur la position ON, l’appareil est sous tension ; sur OFF,
l’appareil est hors tension.
4 Entrée secteur 100 [AC IN]
(entrée secteur à 3 points)
Raccorder le câble d’alimentation accessoire à cette
entrée.
5 Vis de montage du socle de montage de caméra
Vis à tête creuse à six pans M5 ! 20 mm, rondelles plates
M5 (3 de chaque sont fournies en accessoires)
Ces pièces permettent de fixer le socle de montage de
caméra sur le bras rotatif.
6 Lampe de signalisation (accessoire)
Elle s’allume en rouge avec les signaux sélectionnés.
7 Vis de montage de bras rotatif
Vis à tête creuse à six pans M5 ! 20 mm, rondelles plates
M5 (4 de chaque sont fournies en accessoires)
Ces pièces permettent de fixer le bras rotatif sur la tête
rotative.
8 Bras rotatif
Il pivote en sens vertical.
9 Socle de montage de caméra
Monter la caméra convertible sur ce socle.
: Orifices de montage de la tête panoramique
Utiliser ces quatre orifices pour installer la tête
panoramique.
; Panneau inférieur
< Connecteur PROMPTER
Le prompteur se raccorde à ce connecteur.
Le courant maximum qu’il est possible d’acheminer par la
prise DC 12V OUT est de 2 A.
Quand le prompteur est raccordé, la vitesse de la tête
panoramique tombe à environ un tiers.
Tête panoramique intérieure AW-PH400
7 (F)
Les commandes et leurs fonctions
C
D
A
@
B
G
H
I
J
K
L
M
N
O
P
E
F
N° de broche Nom du signal
1 – – –
9 PROMPTER VIDEO GND
2 PROMPTER VIDEO
10 – – –
3 – – –
11 – – –
4 DC 12V OUT
12 GND
5 – – –
13 – – –
6 – – –
14 DETECT
7 – – –
15 GND
8 – – –
87654321
?>=<;:9

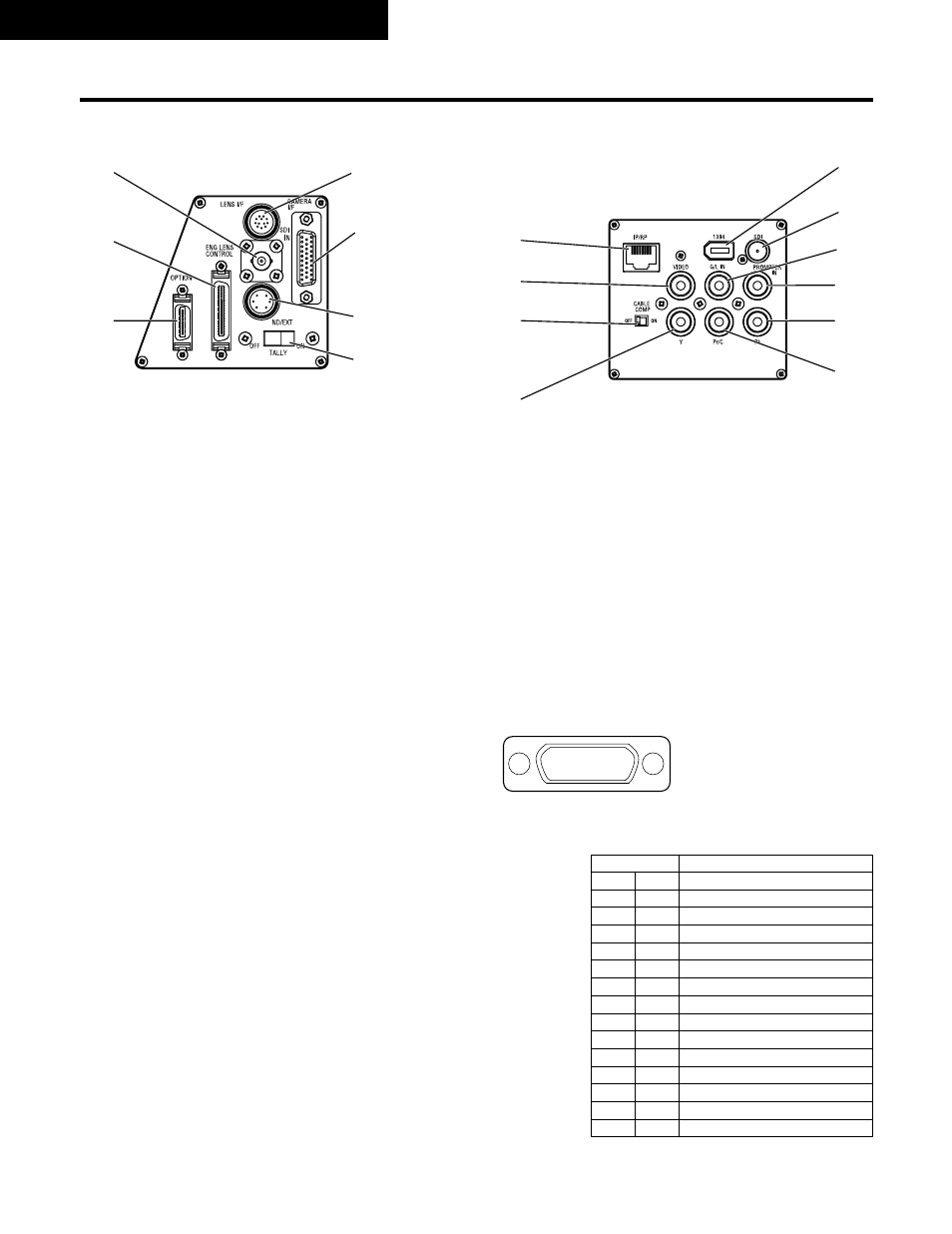

Brochage des connecteurs
vu depuis le connecteur de
prompteur
Panneau des connecteurs de
la tête rotative
Panneau des connecteurs
du pied
