Perno guida
Usarlo per determinare la direzione di montaggio della
videocamera.
>
Viti di montaggio videocamera (U1/4” 20UNC)
Servono a fissare saldamente la videocamera dopo che è
stata montata.
?
Pannello cieco laterale
Usarlo se si deve cambiare la direzione di montaggio del
pannello connettori del piedistallo.
@
Connettore d’ingresso SDI [SDI IN]
Usare un cavo coassiale per collegare questo connettore
al connettore SDI OUT della scheda SDI AW-PB504 od
altra scheda installata nella videocamera convertibile.
A
Connettore di controllo obiettivo ENG
[ENG LENS CONTROL]
Usarlo se si usa un obiettivo ENG.
È necessario usare un cavo di collegamento opzionale.
B
Connettore unità di rotazione opzionale
[OPTION]
L’unità di rotazione opzionale AW-RL400 va collegata qui
usando il cavo in dotazione all’AW-RL400.
C
Connettore di interfaccia obiettivo [LENS I/F]
Serve al controllo della zoomata e della messa a fuoco
dell’obiettivo motorizzato. Per il collegamento, usare il
cavo di comando a distanza (zoomata/messa a fuoco)
dell’obiettivo motorizzato.
D
Connettore di interfaccia videocamera
[CAMERA I/F]
Serve al controllo della videocamera convertibile.
Usare il cavo della videocamera in dotazione
all’AW-PH400 per collegare questo connettore al
connettore REMOTE della videocamera.
A seconda delle funzioni della scheda opzionale, è
necessario uno speciale cavo per videocamera (venduto
separatamente).
E

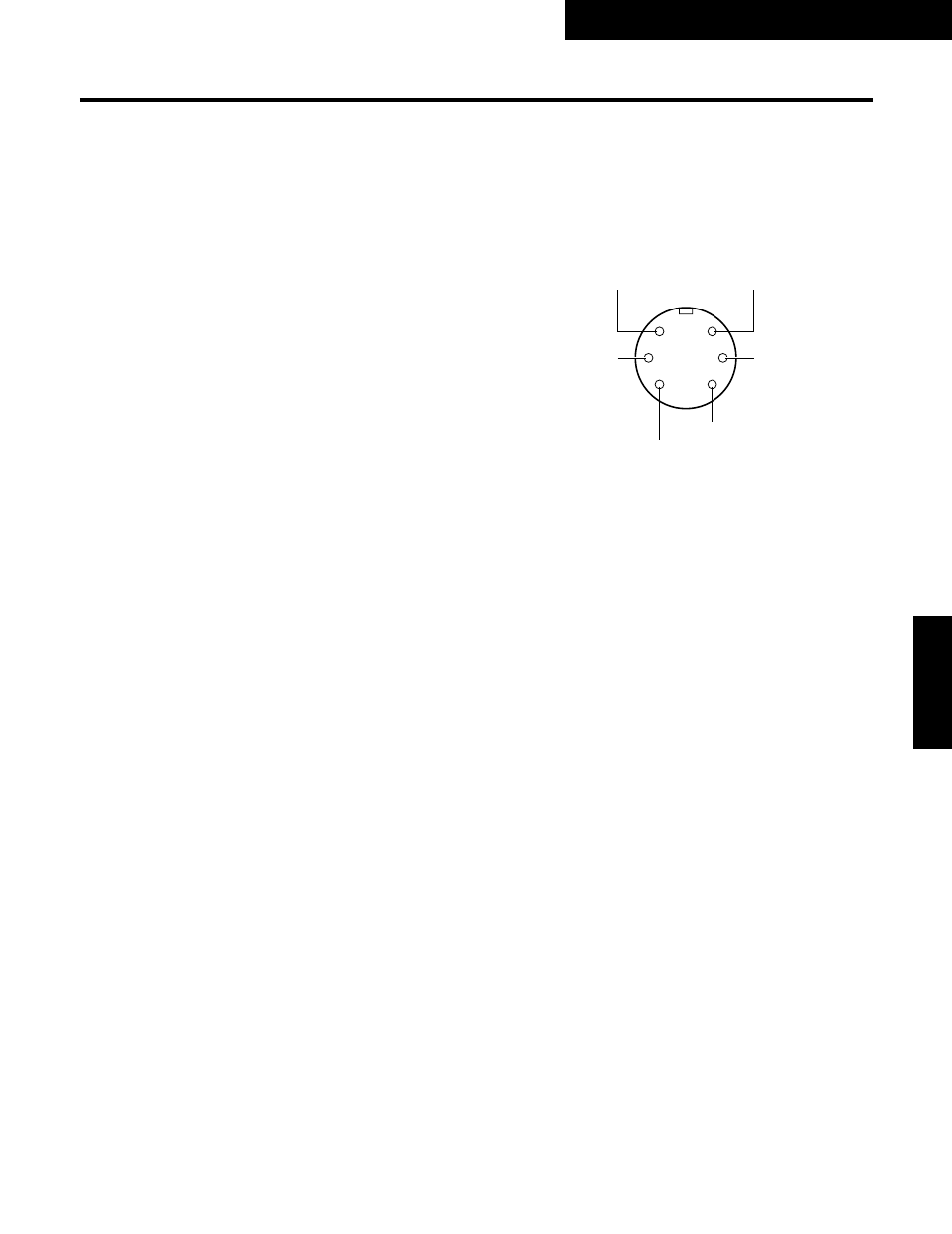

Connettore filtro ND/prolunga [ND/EXT]
Serve a controllare il filtro ND e la prolunga dell’obiettivo
motorizzato.
Collegare questo connettore se si usa un obiettivo
motorizzato dotato delle funzioni del filtro ND e di
prolunga dell’obiettivo.
Il connettore compatibile è quello R03-P6M o R03-PB6M
della Tajimi Electronics Co., Ltd.
F
Interruttore tally ON/OFF [TALLY]
Quando lo si posiziona su ON, la spia tally (
6
) viene
accesa dai segnali selezionati. Quando lo si posiziona su
OFF, la spia tally non si accende, anche se vengono
alimentati i segnali selezionati.
G
Connettore IP/RP d’ingresso di controllo [IP/RP]
Questo è il connettore per il controllo dei segnali della
videocamera e della testa di panoramica
orizzontale/verticale.
Esso va collegato al connettore CONTROL OUT TO
PAN/TILT del controllore di teste panoramica
orizzontale/verticale AW-RP400.
Come cavo di collegamento, usare un cavo diritto
10BASE-T (equivalente alla categoria UTP 5).
H
Connettore video [VIDEO]
Questo è il connettore d’uscita per i segnali video della
videocamera.
Esso va collegato al connettore Y/VIDEO del
compensatore cavo AW-RC400 o monitor, ecc.
Come cavo di collegamento, usare un cavo coassiale
BNC.
I
Interruttore ON/OFF di compensazione cavo
[CABLE COMP]
Quando lo si posiziona su ON, i segnali di cui è stata
eseguita la compensazione del cavo per l’equivalente di
500 metri escono dal connettore VIDEO e dai connettori
Y, Pr e Pb.
Quando si usa questo interruttore unitamente al
compensatore cavo AW-RC400, il cavo video può essere
esteso fino a un massimo di 1000 metri.
Testa di panoramica
orizzontale/verticale interna AW-PH400
8 ( I )
ITALIANO
Parti e loro funzioni
A
F
B
E
C
D
Segnale ND
CVCC (+12V)
CGND
Ritorno ND
Ritorno EXT
Segnale EXT
(Disposizione dei pin vista dalla estremità del cavo)
