Unità di rotazione AW-RL400
42 ( I )
ITALIANO
Parti e loro funzioni

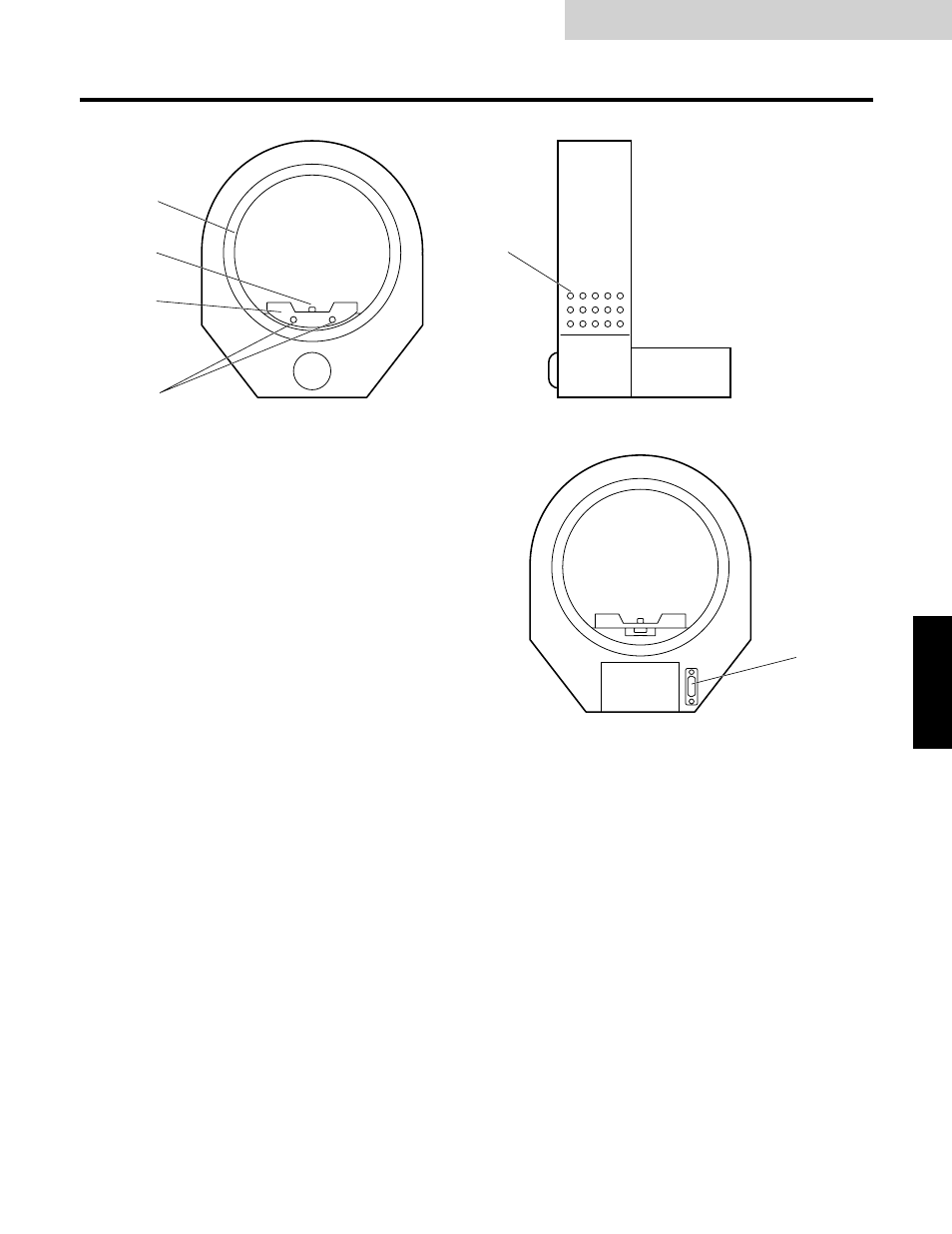

1
Anello rotante
2
Vite di montaggio videocamera (U1/4”-20UNC)
Dopo aver montato la videocamera, fissarla saldamente
usando questa vite.
3
Piastra di montaggio videocamera
Montare la videocamera su questa piastra usando le viti
di montaggio videocamera.
4
Viti di ancoraggio piastra montaggio
videocamera
Dopo aver montato la videocamera sulla piastra di
montaggio videocamera, ancorarla all’unità di rotazione
usando queste viti.
5
Fori viti di ancoraggio unità di rotazione
Qui è dove l’unità di rotazione va fissata al braccio
rotante della testa di panoramica orizzontale/verticale.
6
Connettore testa di panoramica
orizzontale/verticale
Collegarlo al connettore OPTION della testa di
panoramica orizzontale/verticale usando il cavo di
collegamento testa di panoramica orizzontale/verticale in
dotazione.
